摘要
硅碳负极的商业化瓶颈，表面是材料问题，本质是界面工程与分散科学的系统缺失。硅材料高达300%以上的体积膨胀、持续的SEI膜破裂再生、以及导电网络的机械-电学双重失效，对传统粘结剂体系提出了颠覆性挑战。与此同时，单壁碳纳米管（SWCNT）作为构建高效三维导电网络的关键材料，其在水性体系中的稳定分散仍是行业难题。本文阐述极性HNBR乳液的分子设计原理、制备工艺突破、以及在SWCNT水性分散和硅碳/石墨负极粘结剂双重场景下的应用实证，论证极性HNBR乳液作为”分散-粘结一体化”平台型材料的战略价值，并对其在固态电池干法电极工艺中的延伸应用作出展望。
关键词： 极性HNBR乳液；硅碳负极；单壁碳纳米管；水性分散剂；粘结剂
1. 硅碳负极的”三重绞杀”与粘结剂范式转移

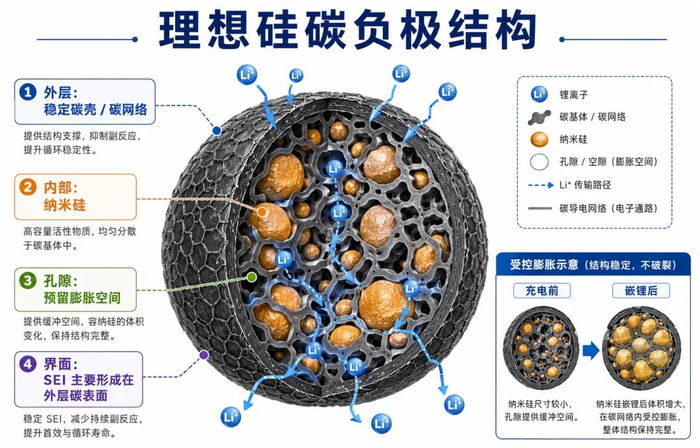

1.1 硅碳负极失效的深层机理
硅基材料的理论比容量高达4200 mAh/g，是石墨（372 mAh/g）的十倍以上，但其商业化之路被三个相互耦合的失效机制所阻滞：
（1）颗粒级机械失效： 硅在嵌锂时体积膨胀可达300%，脱锂时收缩，导致颗粒内部产生GPa级应力。首次循环后裂纹密度增加5倍，活性物质利用率从90%降至60%，厚电极中脱落的硅颗粒体积占比可达20%。
（2）电极级结构崩塌： 200 μm厚硅电极在50次循环后裂纹密度达10条/mm，容量保持率仅剩50%。更隐蔽的是”导电网络失效”——硅的体积膨胀导致导电添加剂（如碳黑）与硅颗粒脱离，电子电导率下降2-3个数量级，硅电极与铜集流体的接触电阻在循环后增加10倍。
（3）界面化学失控： 持续的SEI膜破裂与再生大量消耗活性锂和电解液，循环100次后”死锂”占比可达总锂量的30%，容量保持率仅剩40%。
清华大学-鄂尔多斯实验室的最新研究进一步指出，硅负极失效的更深层次原因来自”反应后导电剂的针刺效应以及电接触的丧失”，即力学和电学的双重失效。这要求粘结剂不再是简单的”胶水”，而必须是一个兼具高弹性缓冲、强极性锚固、导电网络维持、SEI界面稳定的多功能界面工程平台。
1.2 传统粘结剂体系的结构性缺陷
当前商用体系面临根本性局限：
• PVDF/NMP油性体系： 依靠范德华力粘结，无法承受硅的体积膨胀；NMP溶剂易燃易爆且有毒；PVDF在碱性环境下易发生消除反应产生凝胶。
• CMC/SBR水系体系： 被行业比喻为”普通胶水”——CMC刚性过强、脆性大；SBR虽具弹性但缺乏极性基团，离子传输能力差，且在电解液中溶胀后机械强度骤降、永久形变大。
• PAA体系： 粘结力强，但线性链在硅体积波动下易发生滑移和脆性断裂，高负载下尤为明显。
加州大学洛杉矶分校团队研发的弹性聚合物粘结剂采用三维互穿网络结构，展现出自修复特性，可将硅基负极循环寿命延长至800次以上。这揭示了一个核心趋势：未来粘结剂的设计必须突破单一聚合物线性结构的局限，转向”刚柔并济”的交联网络工程。
2. 极性HNBR乳液的分子工程：从特种橡胶到锂电界面平台
2.1 HNBR的锂电适配性基因
氢化丁腈橡胶（HNBR）由丁腈橡胶
（NBR）选择性加氢制得，分子链中保留了丙烯腈（ACN）极性基团，同时将大部分C=C双键饱和化。这一结构赋予其三大锂电适配特性：
（1）电化学稳定性： 饱和主链使其在1.0-4.2 V（vs. Li/Li⁺）电位窗口内稳定，抗氧化能力远超NBR和SBR。
（2）极性锚固密度： ACN基团（-CN）可与硅表面羟基、羧基形成强偶极-氢键相互作用；若进一步引入羧基（-COOH）或酯基（-COOR），则可通过配位键或共价键与硅颗粒表面实现”化学焊接”。
（3）弹性回复能力： 橡胶态高弹性模量低、断裂伸长率高（可达300-500%），可在硅颗粒膨胀时提供应力缓冲，收缩时提供弹性回复，避免永久形变。
2.2 极性改性的分子设计路径
羧基化改性（HXNBR）： 通过乳液共聚引入甲基丙烯酸（MAA）或丙烯酸（AA）作为第三单体，获得羧基化丁腈橡胶（XNBR），再加氢制得氢化羧基丁腈橡胶（HXNBR）。羧基含量通常控制在2-10 wt%，可通过ZnO/MgO等离子交联形成三维网络，拉伸强度可达30 MPa以上。
酯化接枝改性： 北京化工大学通过XNBR与不同链长烷醇或聚乙二醇单甲醚（MPEG）的酯化接枝，再氢化制备极性改性HNBR。HXNBR-g-1000的Tg低至-29.8°C，在保持极性的同时显著改善了低温韧性。
可控残余双键（RDB）设计： 对于SWCNT分散应用，HNBR的残余双键含量（RDB）是关键参数。研究表明，RDB在0.5-40 wt%范围内时，聚合物主链与碳纳米管侧壁的π-π堆积作用与溶剂兼容性达到最佳平衡，分散效能最优。
2.3 乳液加氢工艺的工业化突破
传统HNBR采用溶液加氢法，需使用氯苯或甲乙酮等有机溶剂，存在溶剂残留和环保压力。近年来，乳液加氢法取得关键突破：
青岛科技大学路线： 采用丁腈橡胶乳液直接加氢，全程不使用有机溶剂，中试装置已稳定运行。该路线可”精细雕刻”ACN含量、分子量、极性等参数，实现不同锂电应用场景的牌号定制。
四川大学： 开发有机钌催化剂C₃₁H₃₇Cl₂N₃O₃Ru乳液加氢体系，在催化剂用量0.015%、氢压8 MPa、固含量30%条件下，加氢度>99%。所得HNBR用于正极粘结剂，半电池循环500圈后容量保持140 mAh/g，无容量衰减。
北京化工大学： 通过改进型乳液加氢工艺（专利CN101486775A、CN101704909A），显著降低HNBR胶乳凝胶含量并提高氢化度，为锂电级HNBR乳液的批量化制备奠定基础。
3. 极性HNBR作为SWCNT水性分散剂：构建”锚固-包覆-稳定”三重机制
3.1 SWCNT分散的行业痛点
单壁碳纳米管（SWCNT）直径1-2 nm，比表面积>300 m²/g，范德华力强，极易形成不可逆团聚束（bundle）。在水性浆料中，SWCNT的分散质量直接决定电极的渗流阈值和导电网络完整性。传统分散剂（如PVP）存在分散效率低、浆料粘度大、长期储存稳定性差等问题。
3.2 HNBR分散SWCNT的分子机理
极性HNBR分散SWCNT遵循”锚固-包覆-稳定”三重机制：
锚固（Anchoring）： HNBR主链中的残余C=C双键与SWCNT侧壁的sp²碳网面形成π-π堆积相互作用；同时，ACN基团的强极性氰基（-CN）可作为”锚钉”嵌入SWCNT的缺陷位点或端口，提供额外的结合能。
包覆（Wrapping）： HNBR的线性分子链高度亲和碳纳米管表面，以”螺旋缠绕”或”局部吸附”方式包覆单根SWCNT或其小束，形成厚度数纳米的聚合物包覆层。这一包覆层在空间上阻隔了纳米管之间的直接接触，防止重新团聚。
稳定（Stabilization）： 若采用羧基化HNBR（HXNBR），其侧链羧基在水性体系中可电离为-COO⁻，提供静电排斥位垒；同时，通过调节pH或引入表面活性剂，可构建静电-空间位阻双重稳定机制。
俄罗斯科学院的实验研究证实：在1-甲氧基-2-丙基乙酸酯体系中，仅需0.5 wt%的HNBR（Therban 2004，阿朗新科）即可将0.1 wt%的SWCNT稳定分散，原子力显微镜显示HNBR包覆层有效阻止了纳米管的再粘连。
3.3 专利实证：瑞翁与LG的分散剂专利族
瑞翁（Zeon）专利布局： 自2010年起，瑞翁在全球密集申请HNBR用于锂电分散剂和粘结剂的专利。其专利核心在于利用Zetpol®系列HNBR的特定门尼粘度和ACN含量，与磷酸铁锂（LFP）或三元正极活性材料预混，降低浆料粘度并提高分散均匀性。瑞翁官方声明，其拥有”与锂离子电池相关的广泛知识产权组合”，并正建立从全球各基地稳定供应HNBR锂电材料的体制。
LG化学专利链：
- 2018年专利： 开发正极活性材料预分散混合物，组分包括磷酸铁锂基正极活性材料、氢化丁腈分散剂、溶剂。通过降低分散颗粒尺寸改善浆液分散性，降低浆料粘度提高流动性。
- 2020年专利： 将HNBR与锂基活性材料以混合状态或分离状态加入浆液，使电极活性材料和导电材料具有优良分散性，提高电极整体电导率。
- 2022年中国专利： HNBR作为分散剂使用，在循环特性评价试验中，300次充放电循环后容量保持率展现优异性能。
这些专利共同验证了HNBR在导电浆料分散中的双重价值：既作为分散剂稳定SWCNT/碳黑导电网络，又作为粘结剂前驱体在干燥后形成弹性粘结层。
4. 极性HNBR作为硅碳/石墨负极粘结剂：“刚柔并济”网络工程
4.1 设计哲学：从线性粘结到三维应力耗散网络
硅碳负极粘结剂的核心矛盾在于：刚性聚合物（如PAA、CMC）粘结力强但无法缓冲体积膨胀；弹性聚合物（如SBR、HNBR）柔韧性好但缺乏极性锚固。理想的解决方案是构建”刚柔并济”的互穿网络（IPN）或化学交联网络：
• 刚性相： 提供高模量、强粘结、维持电极骨架结构；
• 弹性相： 提供低模量、高延展、吸收膨胀应力；
• 界面相： 极性基团与硅/碳颗粒及集流体形成化学键合。
4.2 HXNBR-GG刚性-柔性网络粘结剂：学术前沿实证
山东科技大学贾明奇等人在Journal of Power Sources发表的研究代表了该领域的最高水平。他们采用氢化羧基丁腈橡胶（HXNBR）乳液与瓜尔胶（GG）原位化学交联，构建HX-GG网络粘结剂：
材料设计：
- HXNBR提供弹性缓冲和耐电解液性；
- GG提供刚性骨架和丰富的-OH/-COOH氢键位点；
- 两者通过化学交联形成三维网络，兼具弹性回复和结构刚性。
电化学性能：
- Si@HX-GG半电池：800 mA/g电流密度下循环500次，放电容量高达1402 mAh/g；
- 高负载测试：3.53 mg/cm²硅负载下，面积容量达3.71 mAh/cm²；
- Si@HX-GG//LFP全电池：2C倍率下循环2000次，容量稳定在115 mAh/g；
- 高温性能：80°C、0.5C倍率下容量达159.1 mAh/g。
机理阐释： HX-GG粘结剂在硅颗粒膨胀时通过弹性HXNBR链段伸展缓冲应力，在收缩时通过化学交联网络提供弹性回复；同时，GG的刚性骨架防止电极整体塌陷，极性基团维持与集流体的强粘结。这种”缓冲带+锚固点”的协同机制，有效解决了硅负极的力学-电学双重失效。
4.3 硅碳负极专用粘结剂矩阵
围绕硅碳负极痛点，构建多层次的极性弹性体粘结剂专利矩阵：
（1）自恢复网络粘结剂（CN119979064A）： 针对硅负极体积膨胀导致的颗粒破碎问题，开发了含多糖类化合物、线性刚性链化合物和金属阳离子的复合粘结剂。多糖类与刚性链通过羧基-金属离子络合形成双螺旋自恢复网络，在硅颗粒膨胀-收缩循环中自动修复微裂纹，稳定材料界面。
（2）一体化负极粘结剂（CN119286441A）： 将亲水性嵌段和疏水性嵌段改性的聚丙烯酸共聚物（Mw 60-80万，PDI 1.2-2.5）与导电材料复合，提高硅负极机械性能，消散体积膨胀应力，避免硅颗粒破碎，同时增强对导电碳材料的粘附性。
（3）碳纳米管分散增强型粘结剂（CN120349750A）： 开发含C5-C10烷基丙烯酸酯、极性结构单元和含羟基聚酯结构单元的粘结剂（Tg 73-93°C），显著提高碳纳米管在浆料中的分散性，改善电极导电性和倍率性能。
（4）SBR上浮抑制粘结剂（CN120413678A）： 针对水系浆料中SBR乳液上浮导致的极片粘结失效，引入含离子型单元的第二粘结剂聚合物，通过分子链舒展提升浆料分散能力，抑制SBR上浮，提高极片剥离力和一致性。
这些专利共同指向一个技术路线：以极性弹性体（如改性HNBR或类似结构的丙烯酸酯-橡胶嵌段共聚物）为核心，通过分子结构设计实现”分散-粘结-应力缓冲”三位一体。
5. 专利布局与供应链
5.1 Zetpol®锂电材料
产能扩张： 2022年11月宣布扩建美国德州Pasadena工厂，全球HNBR产能增加约25%，预计2025年初完成。2023年9月进一步宣布在同一工厂新建锂电粘结剂专用生产线，预计2026年投产，瞄准北美和欧洲快速增长的EV电池市场。
专利护城河： 瑞翁拥有覆盖正极粘结剂、负极粘结剂、功能层（隔膜涂覆）和密封材料的广泛知识产权组合。
技术定位： Zetpol® 2010等牌号已被证实可用于干法电极工艺——蒙特利尔大学团队在Journal of Power Sources发表的研究中，使用Zetpol-2010与聚碳酸丙烯酯（PPC）加工助剂，首次实现了HNBR基干法多孔电极的制备，展示了其在无溶剂电极制造中的兼容性。
5.2 极性HNBR乳液技术展望
极性HNBR乳液（而非传统固体胶）是下一代锂电粘结剂的关键形态：
• 水性化： 乳液形态可直接参与水系浆料制备，避免NMP溶剂，降低VOC排放和回收成本；
• 可设计性： 乳液聚合过程中可精确调控ACN含量、羧基密度、分子量和粒径分布，实现”一品一策”的定制化；
• 复合便利性： 乳液易于与SWCNT分散液、石墨烯浆料、陶瓷颗粒等共混，形成多功能复合粘结剂；
• 工艺兼容性： 适配现有锂电涂布产线，无需大规模设备改造。
6. 东烽新材料的路径
6.1 技术路线选择
基于对硅碳负极痛点的深刻理解和国产供应链现实，开发具有类似”极性弹性体”特征的水性粘结剂体系：
核
心思路： 以聚丙烯酸（PAA）为刚性骨架，引入丙烯酸酯弹性嵌段和极性官能团（羧基、羟基、磺酸基、酰胺基），通过可控聚合实现分子量（Mw 60-80万）和分子量分布（PDI 1.2-2.5）的精确调控，最终获得兼具PAA级粘结力和HNBR级弹性的”类HNBR”水性粘结剂。
与HNBR的技术趋同： ”C5-C15烷基丙烯酸酯+极性结构单元+聚氨酯丙烯酸酯”三元体系，其分子设计逻辑与HXNBR-GG网络高度一致——都是追求刚性-柔性-极性的三元平衡。
6.2 国产极性HNBR乳液的产业机遇
极性HNBR乳液的国产化提供了三重战略机遇：
（1）成本替代： 当前HNBR价格约23-26万元/吨，PVDF约43万元/吨。若实现乳液加氢法的规模化生产，成本有望进一步下探至15-20万元/吨，对PVDF形成显著替代优势。
（2）性能超越： 传统PVDF在硅碳负极中循环50次后容量保持率不足40%，而极性HNBR基网络粘结剂可将循环寿命提升至500-2000次，这是数量级的性能跨越。
7. 结论与展望
7.1 核心结论
（1）硅碳负极的商业化瓶颈本质是界面工程缺失，传统粘结剂无法同时满足”强粘结、高弹性、极性锚固、导电网络维持”四大需求。
（2）极性HNBR乳液（尤其是羧基化改性的HXNBR乳液）凭借其独特的分子结构——饱和主链（电化学稳定）+ ACN极性基团（强锚固）+ 橡胶弹性（应力缓冲）——成为解决硅碳负极痛点的理想平台材料。
（3）在SWCNT水性分散场景中，极性HNBR通过π-π堆积和氰基锚定实现高效分散，瑞翁和LG的专利族已充分验证其技术可行性和商业价值。
（4）在硅碳负极粘结剂场景中，HXNBR-GG等刚性-柔性网络设计实现了500-2000次循环的超高稳定性。
（5）乳液加氢法的突破（青岛科技大学、川大、北化大）使极性HNBR的绿色环保制备成为可能，有望替代传统溶液加氢法，成为锂电级HNBR的主流工艺。
7.2 未来展望
固态电池干法电极： 瑞翁Zetpol-2010已在干法电极工艺中验证可行。极性HNBR乳液经喷雾干燥后可获得精细粉末，与活性材料、导电剂直接干混，完全规避溶剂使用，适配下一代固态电池制造。
分散-粘结一体化： 将SWCNT分散功能与硅碳粘结功能集成于单一极性HNBR平台，简化浆料配方、减少界面电阻、提升电极一致性，是粘结剂设计的终极方向。
智能响应型粘结剂： 借鉴”自恢复网络”专利思路，开发具有应力感应-自适应交联密度的极性HNBR基智能粘结剂，实现”膨胀时软化、收缩时硬化”的动态响应。
回收与闭环： HNBR不含氟元素，相比PVDF更易于电极材料的绿色回收，符合欧盟电池法规（EU Battery Regulation）对可回收性的强制要求。
本文撰写参考了日本瑞翁（Zeon Corporation）官方技术资料、LG化学专利文献、Journal of Power Sources、36氪项目信息等多源数据。
