1. 适用范围
本规范适用于化学气相沉积（CVD）法合成碳纳米管过程中管长的可控调节，涵盖单壁碳纳米管（SWCNT）、寡壁碳纳米管（FWCNT）和多壁碳纳米管（MWCNT）。
2. 管长调控原理
2.1 核心公式
管长由生长速率与生长时间的乘积决定，受温度、碳源浓度、催化剂尺寸和催化剂活性四大因素控制。

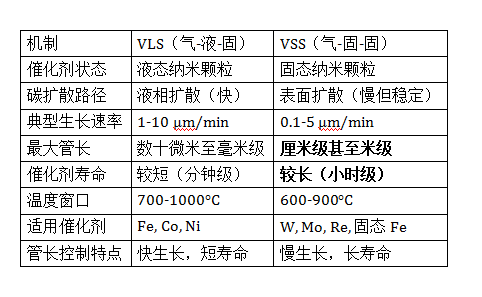

2.2 两种生长机制对比
关键洞察（Tang et al., Nature Reviews 2024）：VSS机制通过固态催化剂提供更长的活性寿命，是实现超长碳纳米管（>1 cm）的首选路径。
2.3 催化剂失活三机理
3. 关键工艺参数控制规范

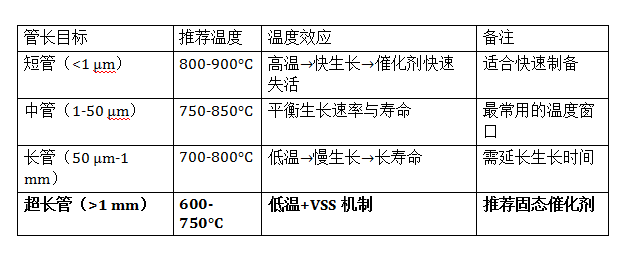

3.1 温度控制
控制精度：±5°C（热电偶校准，PID闭环控制）

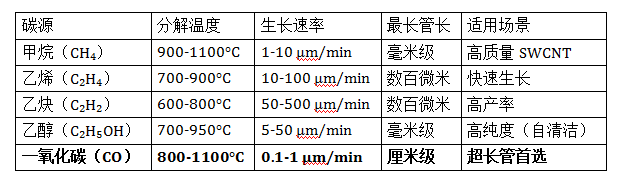

3.2 碳源控制
碳源浓度控制：
- 低浓度（<1 vol%）：选择性生长，窄手性分布，较短管长
- 中浓度（1-5 vol%）：平衡生长速率与选择性
- 高浓度（5-20 vol%）：快速生长，可能产生无定形碳副产物
3.3 催化剂选择与预处理

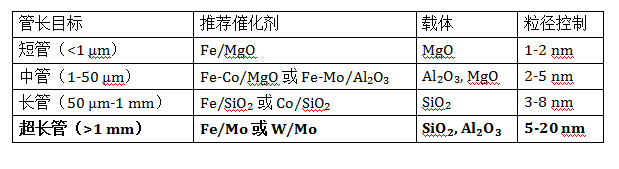

3.3.1 催化剂体系选择
3.3.2 催化剂预处理SOP
1. 载体预处理：Al₂O₃或SiO₂载体在500°C空气气氛中煅烧2h去除有机杂质
2. 浸渍法负载：将Fe/Co硝酸盐溶液浸渍于载体上，金属负载量0.5-5 wt%
3. 干燥：120°C真空干燥12h
4. 还原：在H₂/Ar（5:95）气氛中，500-700°C还原2h
5. 粒径确认：TEM或XRD确认催化剂粒径分布

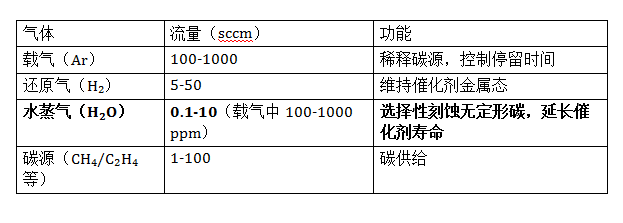

3.4 气氛控制
水辅助CVD操作
要点（Hata Supergrowth, Science 2004）：
- 通过鼓泡器或渗透管引入微量水蒸气
- 水浓度控制在100-1000 ppm（过高会氧化催化剂）
- 水辅助可使催化剂寿命延长10-100倍，管长从微米级延伸至毫米级
3.5 生长时间控制
4. 标准操作流程（SOP）

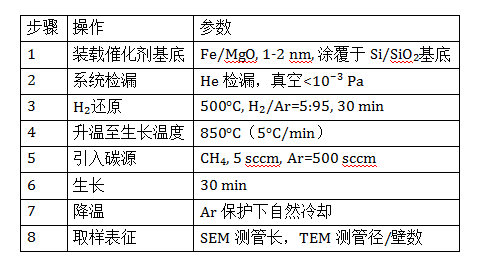

SOP-01：短管（<10 μm）CVD合成
适用场景：催化剂研究、基础研究、复合材料填充
SOP-02：中管（10-100 μm）CVD合成
适用场景：场发射器件、透明导电膜、传感器

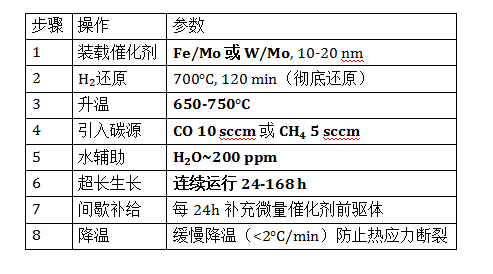

SOP-03：超长管（>1 mm）CVD合成
适用场景：集成电路互连、高性能纤维、超强材料

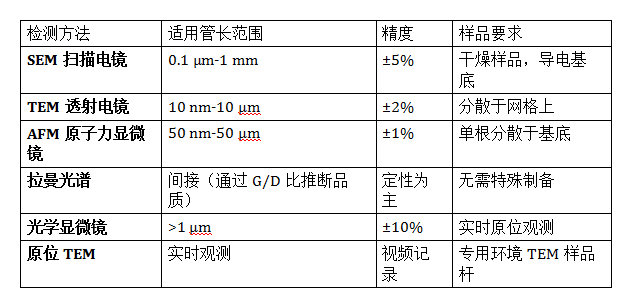

5. 管长检测方法
推荐组合：SEM（快速初筛）+ TEM（精确测量）+ 拉曼（品质评估）

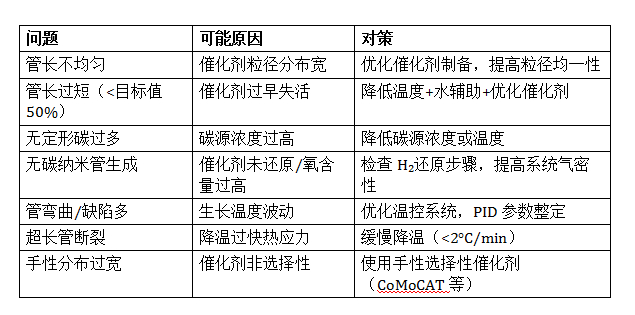

6. 常见问题及对策
7. AI辅助管长优化（2026前沿）
7.1 机器学习参数优化流程
步骤1：数据采集 → 记录CVD参数（T, C_source, t, catalyst）与管长L
步骤2：特征工程 → 构建输入特征向量 X = [T, C_source, D_cat, t, H₂O_ppm]
步骤3：模型训练 → 使用高斯过程回归（GPR）或神经网络建立 L = f(X)
步骤4：贝叶斯优化 → 以目标管长为优化目标，推荐最优参数组合
步骤5：实验验证 → 在推荐参数下运行CVD，记录实际管长
步骤6：迭代更新 → 将新数据加入训练集，更新模型
7.2 推荐工具
8. 安全注意事项
参考文献
1. Dai, H. Acc. Chem. Res. 2002, 35, 1035-1044.
2. Tang, D.-M.; Liu, C.; Cheng, H.-M. Nat. Rev. Electr. Eng. 2024, 1, 149-162.
3. AI in CNT Synthesis. Precis. Chem. 2026.
4. Hata, K. et al. Science 2004, 306, 1362-1364.
5. Zhang, Y. et al. ACS Nano 2013, 7, 615-621.
编制单位：宁波东烽新材料有限公司
版本：V1.0
编制日期：2025年7月
