摘要
本文基于连续流微反应器技术与可控自由基聚合交叉领域的最新进展，从化学反应工程视角梳理论述。
可逆加成-断裂链转移（RAFT）聚合与连续流微反应器的耦合，为高分子材料的分子结构精确调控与工业化放大提供了变革性路径。本文以梳型分散剂与ArF光刻胶成膜树脂两类高附加值产品为切入点，系统评述微反应器RAFT聚合的技术现状、关键突破与工程挑战。研究表明，基于不锈钢管式微反应器的连续流RAFT工艺（Hornung et al., 2011; CSIRO US 8,946,360）已实现分子量分布Đ≈1.15–1.20的精准控制，并通过"number-up"策略突破了传统间歇聚合的放大效应瓶颈。在梳型分散剂领域，微反应器RAFT的强化传质特性为双亲性大分子链转移试剂的高效合成提供了新路径；在ArF光刻胶领域，连续流工艺结合末端基团高效去除策略，有望将生产成本降低42%并实现千吨级产业化。然而，高粘度聚合物溶液的流动稳定性、多相体系的界面传质、以及硫羰基硫端基的深度脱除仍是制约该技术从实验室走向工业化的核心瓶颈。未来需从微反应器结构设计、在线监测-反馈控制、以及工艺-装备一体化三个维度协同创新。
1. 引言：为什么微反应器是RAFT聚合工业化的必然选择
RAFT聚合自1998年由CSIRO的Moad、Rizzardo和Thang发明以来，已成为制备结构可控聚合物（嵌段、梳型、星形、梯度共聚物）最通用的工具之一。然而，传统间歇釜式RAFT聚合面临三大工业化瓶颈：
其一，放大效应显著。从实验室500 mL反应釜到工业10 m³反应釜，传热效率下降两个数量级，温度梯度导致分子量分布变宽（Đ从1.2恶化至1.5以上），批次间重复性难以保证。
其二，氧敏感性高。RAFT聚合对溶解氧极为敏感，工业化脱气成本高，且大釜内氧残留分布不均。
其三，端基去除困难。RAFT聚合物末端的硫羰基硫（ZCS）基团影响产品色泽、热稳定性及电学性能，传统间歇工艺中的胺解/热解效率低、副反应多。
微反应器技术的引入为上述瓶颈提供了系统性解决方案。Hornung等（2011）在Org. Process Res. Dev.上的开创性工作证明，不锈钢管式微反应器不仅可通过材质本身抑制氧的扩散渗透，还能利用其极高的比表面积-体积比（>10,000 m²/m³）实现毫秒级热平衡，从根本上消除温度梯度。CSIRO随后申请的连续流RAFT工艺专利（US 8,946,360 B2 / EP 2619232 B1）进一步确立了"number-up"（数量放大）替代"scale-up"（体积放大）的工业化路径，使微反应器RAFT从学术概念走向工艺现实。
本文聚焦两类极具战略价值的产品——梳型分散剂（涂料、锂电、农药助剂领域）与ArF光刻胶成膜树脂（半导体材料领域）——剖析微反应器RAFT技术在这两条路线上的适配性、现状与挑战。
2. 微反应器RAFT聚合的技术现状：从奠基到融合
2.1 工艺基础：CSIRO专利族与Hornung 2011范式
Hornung等（2011）的核心发现构成了微反应器RAFT的工艺基准：
- 反应器材质：必须使用不锈钢管，其表面可催化消耗微量氧，避免自由基猝灭；玻璃或PTFE管因氧渗透率高而不适用。
- 温度窗口：70–100°C下，丙烯酸酯、丙烯酰胺、醋酸乙烯酯等单体的转化率可达80–100%，分子量分布Đ≈1.15–1.20，与严格控温的间歇RAFT相当。
- 停留时间：典型管式反应器内径0.5–2 mm，流速0.1–1 mL/min，停留时间10–60 min，可通过串联多个反应器模块实现"级联聚合"。
CSIRO的专利族（US 8,946,360 B2 + US 9,650,450 B2）从知识产权层面锁定了"连续流微反应器中的RAFT溶液聚合"核心工艺，覆盖管式、盘管、微毛细管等多种反应器构型，以及产物的结构控制与端基转化方法。这一专利族对后续产业化者形成了显著的技术壁垒，也推动了非CSIRO路径（如微反应器中的乳液RAFT、光引发RAFT）的创新。
2.2 反应工程视角：Li 2016综述与MMFP策略
Li等（2016）在React. Chem. Eng.上的全面综述从反应工程角度系统比较了间歇、半间歇、CSTR串联、管式微反应器中的可控自由基聚合（CRP）。其核心贡献在于提出基于模型的单体进料策略（Model-based Monomer Feeding Policy, MMFP）：通过实时调控单体补加速率，可在微反应器中实现共聚物组成分布（CCD）的精准设计。对于梳型分散剂所需的梯度或嵌段结构，MMFP策略具有直接指导意义。
2.3 前沿融合：Prog. Polym. Sci. 2022综述的启示
2022年Progress in Polymer Science上的综述进一步将微反应器CRP推向"精密合成"与"高通量材料筛选"的交叉前沿。光引发RAFT（PET-RAFT）、电化学RAFT、以及超声辅助Sono-RAFT等外场强化手段与微反应器的耦合，为ArF光刻胶所需的高纯度、低金属离子含量聚合物提供了更温和、更可控的制备环境。
3. 梳型分散剂的微反应器RAFT制备：现状与适配性
3.1 产品特征与工艺需求

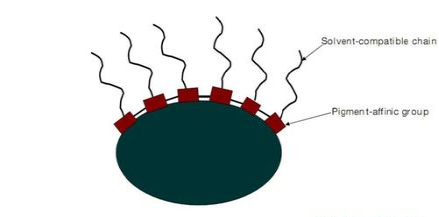

梳型分散剂（如高性能有机颜料超分散剂、SP-2836聚羧酸盐分散剂）的核心结构特征为：
- 主链：含锚固基团（如胺基、羧基）的极性聚合物骨架
- 侧链：溶剂化链段（聚醚、聚酯、聚丙烯酸酯）
- 分子量：通常5,000–50,000 g/mol，分布窄（Đ<1.3）
传统间歇RAFT制备梳型聚合物时，需分步进行主链合成→端基转化→侧链接枝，总耗时20–40小时，且每一步的氧排除与纯化增加了工业化成本。
3.2 微反应器的适配优势
（1）级联微反应器实现"一锅连续"梳型化
上海交大朱新远/任宁团队近期发展的级联微反应器平台（Polymer, 2023）为梳型分散剂的连续制备提供了原型。通过串联多个微混合器-微反应器模块，可在第一模块中完成主链RAFT聚合，第二模块中注入大分子单体进行接枝，第三模块中进行端基功能化。整个流程停留时间<2小时，产率>70%。
（2）微反应器中的乳液RAFT
浙江大学罗英武/王晓光团队的RAFT乳液聚合技术表明，双亲性大分子RAFT试剂可在无传统乳化剂条件下实现可控乳液聚合。将这一技术迁移至微反应器，可利用微通道内的强剪切力实现单体液滴的均一分散（液滴尺寸<10 μm），进而制备粒径均一、稳定性优异的梳型聚合物胶乳。这对于水性涂料分散剂具有直接产业化价值。
（3）结构-性能快速迭代
微反应器的小持液体积（<10 mL）允许在一天内完成20–30组条件筛选，结合自动化在线GPC/FTIR监测，可快速建立"主链分子量-接枝密度-分散效率"的构效关系模型。这对于需要4000+配方矩阵的企业尤为关键。
3.3 现存挑战
- 高粘度流动阻塞：梳型聚合物溶液粘度随分子量呈指数增长，当粘度>1000 mPa·s时，微反应器压降急剧上升，可能导致流动不稳定或通道堵塞。
- 多相界面传质：乳液RAFT中，单体从液滴向水相的扩散速率成为速率控制步骤，微反应器内有限的停留时间可能不足以达到高转化率。
- 侧链大分子单体的活性差异：大分子单体的RAFT活性通常低于小分子单体，微反应器中的快速流动可能加剧"活性不匹配"导致的嵌段纯度下降。
4. ArF光刻胶成膜树脂的微反应器RAFT制备：战略突破与工程壁垒
4.1 ArF光刻胶的技术门槛
ArF（193 nm）光刻胶成膜树脂通常为甲基丙烯酸酯类共聚物，要求：
- 分子量：8,000–15,000 g/mol，分布极窄（Đ<1.2）
- 金属离子含量：<10 ppb（Na⁺, K⁺, Fe³⁺等）
- 末端基团：硫羰基硫（ZCS）端基必须完全去除，否则影响光刻胶的感光灵敏度与分辨率
- 单体序列：需精确控制含脂环族单体（如金刚烷基甲基丙烯酸酯）与含极性基团单体（如内酯基甲基丙烯酸酯）的序列分布，以平衡耐刻蚀性与附着力
4.2 国内产业化突破：连续流RAFT+末端基团高效去除
据最新产业情报，国内某研究机构（与晶瑞电材/瑞红电子体系相关）已实现以下突破：
- 连续流RAFT聚合：采用不锈钢微反应器阵列，在70–90°C下完成甲基丙烯酸酯类单体的可控共聚，分子量分布Đ<1.15，批次间差异<5%。
- 高效末端基团去除：通过连续流热解/胺解反应器，在温和条件下（<120°C）实现ZCS端基的定量脱除，避免了传统间歇工艺中的高温降解与副反应。
- 成本与规模：生产成本较传统间歇工艺降低42%，预计2026年实现首条千吨级产线投产，并已与中芯国际、长江存储启动技术对接。
4.3 微反应器路径的独特价值
（1）金属离子控制
微反应器的不锈钢材质本身可引入Fe³⁺污染，但采用高纯石英内衬或哈氏合金微反应器可将金属离子溶出控制在ppb级。此外，连续流工艺避免了间歇釜的"搅拌轴密封磨损"问题——这是传统光刻胶树脂生产中金属离子的主要来源之一。
（2）序列控制与MMFP
ArF树脂的性能高度依赖单体的序列分布。利用Li等（2016）提出的MMFP策略，可在微反应器中通过程序控制两种单体的补加速率，实现"梯度-嵌段"结构的精确调控。这比传统间歇工艺中的"分步加料"更稳定、更可重复。
（3）在线监测与数字孪生
微反应器的小体积特性使其易于集成在线监测（FTIR、NIR、Raman、GPC），实现"合成-表征-调控"闭环。这对于ArF树脂这种"高价值、低容错"产品至关重要。
4.4 核心挑战
- ZCS端基的深度脱除：虽然连续流热解/胺解效率显著提升，但残余硫含量<1 ppm的检测与控制仍是难点，需开发更灵敏的在线硫元素分析方法。
- 高固含量下的流动稳定性：ArF树脂合成后期固含量可达30–40%，微反应器内的相分离与沉积风险增加。
- 单体纯化与成本控制：ArF单体（如金刚烷基甲基丙烯酸酯）价格昂贵，微反应器中的"启动废料"比例需优化至<5%才能具备经济可行性。
5. 关键挑战与未来方向

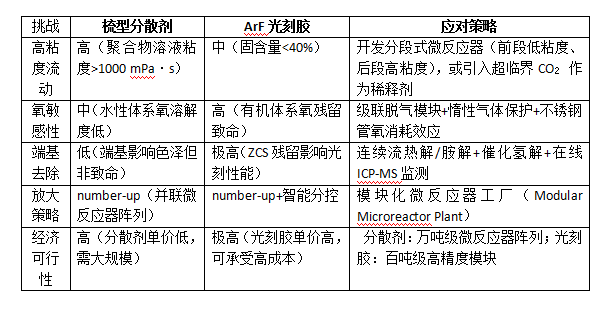

5.1 工程化挑战
5.2 未来方向
（1）光/电耦合微反应器RAFT
将PET-RAFT（光引发）或电化学RAFT与微反应器结合，可在室温下实现聚合，避免热引发剂残留，这对ArF光刻胶的纯度要求尤为契合。浙江大学在光催化/电催化连续流有机合成方面的积累可为该方向提供技术嫁接。
（2）微反应器中的乳液RAFT分散剂
将RAFT乳液聚合专利包与微反应器耦合，开发"无皂、无溶剂、连续化"的梳型分散剂制备工艺，可从根本上解决传统分散剂生产中的VOC排放与乳化剂残留问题。
（3）AI驱动的微反应器优化
利用物理信息神经网络（Physics-Informed Neural Networks, PINNs）建立微反应器RAFT的动力学-传质-传热耦合模型，实现工艺参数的实时优化与故障预测。这对于多变量耦合的梳型聚合物合成尤为重要。
（4）模块化微反应器工厂（MMP）
借鉴制药行业的连续流制造理念，将微反应器RAFT、在线纯化、自动包装集成于标准集装箱内，实现"即插即用"的分布式生产模式。这对于ArF光刻胶这种需靠近客户（晶圆厂）布局的产品具有战略意义。
6. 结论
微反应器RAFT聚合技术已从CSIRO的奠基性专利（US 8,946,360）和Hornung 2011的开创性论文，演进为一个涵盖工艺、装备、监测、控制的成熟技术体系。在梳型分散剂领域，微反应器的强化传质与级联合成为结构精确调控提供了新工具，但高粘度流动稳定性仍需突破；在ArF光刻胶领域，连续流RAFT结合末端基团高效去除策略已展现出42%的成本降低潜力，2026年的千吨级产线投产将是该技术工业化的里程碑。
笔者认为，微反应器RAFT的下一步突破不在于单一技术的精进，而在于"工艺-装备-监测"三位一体的系统整合，微反应器设计、连续流工艺开发、以及RAFT乳液聚合方面的交叉积累，为这一整合提供了独特的创新土壤。
参考文献
[1] Hornung C H, et al. Controlled RAFT Polymerization in a Continuous Flow Microreactor. *Org. Process Res. Dev.*, 2011, 15(5): 993-1001.
[2] Li X, Mastan E, Li S, Zhu S. Progress in Reactor Engineering of Controlled Radical Polymerization: A Comprehensive Review. *React. Chem. Eng.*, 2016, 1(1): 23-59.
[3] Precision Polymer Synthesis by Controlled Radical Polymerization: Fusing the Progress from Polymer Chemistry and Reaction Engineering. *Prog. Polym. Sci.*, 2022, 132: 101553.
[4] Chiefari J, et al. Continuous Flow Polymerisation Process. US 8,946,360 B2 / EP 2619232 B1.
[5] Chiefari J, et al. RAFT Polymers. US 9,650,450 B2 / CN 104105718 B.
[6] 罗英武, 王晓光等. 双亲性大分子RAFT试剂及其应用. 浙江大学专利族（拟转让）, 2026.
[7] 朱新远, 任宁等. Continuous synthesis of star polymers with RAFT polymerization in cascade microreactor systems. *Polymer*, 2023.
[8] 晶瑞电材/瑞红电子. 基于RAFT聚合法制备248深紫外光刻胶成膜树脂. 中国专利, 2016-2024.
[9] 岳阳凯门. 高性能有机颜料超分散剂（国家级揭榜挂帅项目）, 2025.
[10] 擎宇化工. 梳型/嵌段高分子表面活性剂产业化技术, 2024.
