摘要 高分子聚合物分散剂（Polymeric Dispersant）是现代材料加工工业中实现颗粒/纳米材料高效、稳定分散的核心助剂。从早期无机盐的静电稳定，到低分子表面活性剂的润湿包裹，再到今天可控结构的功能化超分散剂，分散剂技术经历了五次深刻的迭代。本文系统梳理了高分子聚合物分散剂从20世纪初至今的演化脉络，阐释各代产品的化学结构特征、分散机理突破及典型产业应用，并揭示其从”物理助剂”向”结构调控剂”跃迁的内在逻辑。
一、引言：分散剂的战略地位
在涂料、油墨、陶瓷、锂电、纳米复合材料等领域，粉体颗粒（尤其是纳米级颜料、碳纳米管、石墨烯、陶瓷粉体）因高表面能而自发团聚，导致材料光学、电学、力学性能劣化。分散剂的作用在于在颗粒表面形成吸附层，通过静电排斥、空间位阻或静电位阻（electrosteric）协同机制，抑制团聚并维持分散稳定性。 高分子聚合物分散剂（又称超分散剂，Hyperdispersant）的分子量通常在1,000–10,0000之间，兼具”锚固基团”（Anchor Group）与”溶剂化链段”（Solvatable Chain）的双亲结构，其设计精度直接决定了分散体系的上限——高固含、低粘度、长期储存稳定。
二、发展迭代阶段
2.1 第零代：无机分散剂（古代—20世纪初）
化学本质：硅酸钠（水玻璃）、六偏磷酸钠、三聚磷酸钠、膨润土等无机电解质。
作用机理：通过电离产生的反离子在颗粒表面形成双电层，依靠静电排斥（DLVO理论）维持分散。对无机氧化物（如TiO₂、SiO₂）有一定效果。
历史局限：
▓ 对有机颜料（如酞菁蓝、炭黑）及非极性纳米颗粒几乎无效；
▓ 分散稳定性对环境离子强度极度敏感；
▓ 无法提供空间位阻，抗絮凝能力差。
这一代分散剂标志着人类对”分散”现象的朴素认知，但尚未触及分子层面的界面设计。
2.2 第一代：低分子有机表面活性剂（1920s—1960s）
化学本质：阴离子型（萘磺酸甲醛缩合物NNO、木质素磺酸盐、十二烷基苯磺酸钠SDBS）、阳离子型（十六烷基三甲基溴化铵CTAB）、非离子型（聚乙烯吡咯烷酮PVP、聚乙二醇PEG、传统胺类化合物）。
产业背景：20世纪20年代现代涂料工业兴起，合成有机颜料（酞菁类、偶氮类）大规模应用，无机分散剂完全失效，倒逼有机润湿分散剂发展。
作用机理：
▓ 阴离子型：静电排斥主导，亲水基团电离后提供电荷屏障；
▓ 非离子型：PVP等通过吡咯烷酮环与颗粒表面的弱氢键/偶极作用吸附，主链提供微弱空间位阻。
关键局限：
▓ 用量极大：通常为颜料质量的0.5–5倍（如PVP分散CNT需100–500%），严重稀释有效固含；
▓ 易解吸：低分子量与颗粒表面的结合能低（<
▓ 储存稳定性差：浆料静置数天至数周即发生明显沉降或粘度回升；
▓ 纳米颗粒适配性差：对碳纳米管、石墨烯等高长径比、高比表面积纳米材料，传统表面活性剂无法打破强范德华力团聚。
这一代分散剂至今仍在低端涂料、建筑砂浆、科研实验中使用，但在高端工业领域已逐步被淘汰。
2.3 第二代：高分子超分散剂（Hyperdispersant）（1970s—1980s）
里程碑事件：20世纪70年代初，英国ICI公司（Imperial Chemical Industries）率先开发出商品名为Solsperse的高分子分散剂系列，标志着”超分散剂”（Hyperdispersant）时代的开启。同期，Du Pont、BASF、Sun Chemical等公司也投入大量研发力量。
化学结构革命：

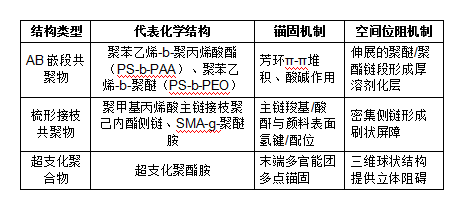

超分散剂突破了传统表面活性剂的”单点弱吸附”模式，采用结构化高分子设计，典型架构包括：
2.3.1 梳状结构的构效优势
在第二代超分散剂的三类典型架构中，梳形接枝共聚物（comb/brush graft copolymer）以其独特的拓扑结构脱颖而出，逐渐成为工业应用最广、学术研究最深入的核心范式。与AB嵌段共聚物和超支化聚合物相比，梳状结构在单位面积内的侧链密度、溶剂化链伸展自由度以及锚固基团的多齿协同效应方面展现出显著优势。
AB嵌段共聚物（如PS-b-PAA）仅在一端提供锚固，位阻层易因链间距过大而出现”孔隙”；超支化聚合物虽可多齿锚固，但三维球状结构限制了溶剂化链的伸展取向，且批次重现性差。梳状结构则沿主链（梳背）密集接枝多条溶剂化侧链（梳齿），主链多锚固基团形成”多齿抓握”，侧链平行外伸形成致密刷状屏障层。设主链聚合度为DP_b、接枝密度为σ、侧链聚合度为DP_s，则单位表面的溶剂化链覆盖数正比于σ·DP_b，位阻层厚度正比于DP_s^(3/5)（de Gennes刷理论）。通过调节三个独立参数，梳状分散剂可实现锚固强度与空间位阻的解耦优化——这是AB嵌段仅靠两种链段长度难以企及的柔性设计空间。
2.3.2 吸附形态理论
分散剂在颗粒表面的吸附形态直接决定位阻效率，可分为三种理想类型：
卧形吸附中溶剂化链有效但排斥范围有限；环形吸附虽占面积却易遮蔽溶剂化链，诱发桥联絮凝。尾形吸附兼具高位阻贡献与高链利用率——锚固端固定于表面，自由端指向溶液深处，形成方向性极强的排斥势垒。
实验观察表明，梳状超分散剂在颜料表面几乎 exclusively 呈现尾形与卧形组合：主链区段以卧形铺展提供多锚固点和高表面覆盖率，侧链以尾形姿态向外伸展，各条溶剂化链”各尽其责”，在颗粒表面形成均匀致密的刷状保护层。这一组合形态既避免了无规聚合物常见的环形吸附弊端，又最大化了单位分散剂分子的位阻效率，是梳状结构成为”防团聚”最优构型的根本原因。
2.3.3 典型合成路径
梳状超分散剂的合成路径体现了高分子设计的灵活性。以梳状聚氨酯超分散剂为例：聚醚单元胺与烷基缩水甘油醚反应生成含二羟基的叔胺基聚醚中间体，再与二异氰酸酯预聚物扩链，形成主链含氨基甲酸酯键、侧链为聚醚链段的梳形高分子。在此架构中，主链引入的芳环、磺酸基等官能团可进一步增强锚固能力——磺酸基与阳离子颜料表面产生静电吸附，形成类似”吸盘”的锚固效应；聚醚侧链则在溶剂中充分伸展，形成”迷宫”般的空间位阻屏障。
另一条工业化路线基于SMA梳形改性：SMA主链上的苯乙烯链段疏水锚定，马来酸酐经MPEG聚醚胺接枝后形成梳状侧链。该路线原料易得、成本可控，已成为涂易乐DS-260/DS-298系列等国产水性梳状分散剂的核心技术，性能直接对标BYK DISPERBYK-190、TEGO Dispers 755 W等国际产品。
机理突破——锚固-空间位阻协同（Anchor-Steric Synergism）：
▓ 锚固链段：含芳环、杂环或极性基团的短链段，通过π-π堆积、氢键、酸碱或配位作用，以高结合能（>>kT）牢固吸附于颗粒表面；
▓ 溶剂化链段：分子量较高的聚醚、聚酯或聚丙烯酸酯链段，在分散介质中充分伸展，形成厚度50–150 Å的屏障层，产生强烈的熵排斥（entropic repulsion）和渗透排斥（osmotic repulsion）。
性能跃升：
▓ 用量降至颜料质量的10–50%；
▓ 实现颜料体积分数（PVC）>40%的高固含涂料/色浆，粘度仍保持可泵送；
▓ 储存稳定性从数周延长至数月甚至数年；
▓ 对有机颜料、炭黑、纳米陶瓷粉体实现单颗粒级分散。
国内跟进：国内对超分散剂的系统研究始于1991年的介绍性报导。1992–2000年，华东理工大学王正东博士等在国家自然科学基金等项目资助下，对超分散剂的分子结构设计、合成及构效关系进行了系统研究。国内最早由国家超细粉末工程研究中心、上海华明超细新材料有限公司和华东理工大学共同研制开发了WL系列超分散剂。
2.3.4 研究背景与动机
20世纪80年代末至90年代初，国内涂料工业快速发展，汽车原厂漆、工业防腐漆等领域对有机颜料、炭黑的高效分散需求急剧增长。然而，国内高端分散剂市场几乎完全被ICI公司的Solsperse系列垄断，进口产品价格高昂且供应渠道单一。在这一背景下，国内团队于1992年起在国家自然科学基金等项目资助下，围绕超分散剂的分子结构设计、合成工艺及构效关系开展了近十年的系统研究，以期建立具有自主知识产权的分散剂技术体系。
2.3.5 梳状构型设计理念
国内团队早期即认识到，将”锚固-溶剂化”双功能概念转化为高效分散行为的关键在于合理的分子拓扑结构。经对AB嵌段、无规共聚、超支化等构型的对比筛选，我们明确提出以梳状接枝共聚物作为核心架构：主链引入多锚固基团（羧基、胺基、芳环等）牢固吸附颜料表面，侧链接枝聚醚/聚酯溶剂化链形成密集刷状位阻层。多锚固基团协同作用使吸附能>>kT，有效防止热解吸；侧链尾形伸展构象确保每条链最大化参与空间排斥。
2.3.6 WL系列的技术特征
在国家超细粉末工程研究中心、上海华明超细新材料有限公司与华东理工大学产学研合作下，团队研制开发了WL系列超分散剂——国内首批商品化高分子超分散剂。WL系列采用梳形接枝共聚物架构，针对钛白粉、炭黑、有机颜料等定向优化。测试表明，WL系列分散的色漆漆膜光泽稍高于国外同类产品，对炭黑和氧化铁红的分散能力优于对照进口助剂，对二氧化钛的效果与国外助剂相当。储存稳定性、降粘效率和颜料加载率均达Solsperse系列水平，标志着我国在该领域实现了自主供应的跨越。
2.3.7 学术贡献
国内团队系统研究了分子量、侧链密度与锚固强度的构效关系，建立了面向不同颜料-溶剂体系的结构优化原则：TiO₂等高极性无机颜料需增加主链羧基含量；酞菁蓝等低极性有机颜料依赖芳环π-π堆积；溶剂化侧链分子量需与介质溶解度参数匹配。这些成果为国内后续梳状分散剂研究奠定了理论和实践基础。
这一代分散剂奠定了现代高分子分散剂的理论基础——“结构可设计性”成为核心范式。
2.4 第三代：可控结构高分子分散剂（1990s—2000s）
技术驱动力：第二代超分散剂虽性能优异，但传统自由基聚合制备的分散剂存在分子量分布宽（PDI>2）、锚固链段与溶剂化链段比例随机、批次间性能波动大等问题。随着纳米材料（碳纳米管、量子点、纳米金属颗粒）的兴起，对分散剂结构的精确控制提出更高要求。
聚合技术突破： 20世纪90年代，可控/活性自由基聚合（Controlled/Living Radical Polymerization, CRP/LRP）技术成熟并应用于分散剂合成，主要包括：
▓ ATRP（原子转移自由基聚合）：Krzysztof Matyjaszewski等开创，可精确控制嵌段长度；
▓ RAFT（可逆加成-断裂链转移聚合）：对官能团耐受性强，适合复杂单体；
▓ NMP（氮氧稳定自由基聚合）：工业上用于制备SOLSPERSE™ 35100等高端分散剂。
可控聚合技术对梳状结构的精确调控进一步提升了性能上限。传统自由基聚合制备的梳状分散剂存在分子量分布宽（PDI>2.0）、侧链长度不均、接枝密度不可控等问题，产品中低分子量”惰性组分”竞争吸附却位阻不足，超高分子量”缠结组分”易引发桥联絮凝，批次间性能波动大。
RAFT/ATRP等活性聚合技术为梳状结构的精确化提供了有力工具。以RAFT合成P(St-co-HEMA)-g-PCL为例：以CPDB为链转移剂共聚制备含羟基侧基的P(St-co-HEMA)主链，再以该多羟基共聚物为大分子引发剂引发ε-CL开环聚合，通过调控引发剂/单体比精确控制侧链分子量，产物PDI<1.3，接枝效率近100%。ATRP与RAFT联用可构建瓶刷状大分子骨架，接枝密度近乎100%，溶剂化层厚度达150 Å以上，远超传统产品的50–80 Å。催化链转移聚合（CCTP）则高效合成了两性梳形嵌段聚合物Poly[(BMA-co-AMPS)-g-(PHEMA-co-PBMA)]，在细乳液体系中可稳定150–200 nm粒子。
精确结构控制带来的性能增益是显著的：当侧链密度处于最优区间（通常对应主链上相邻接枝点间距约5–10 nm）时，梳状分散剂的侧链呈”刷状”伸展而非”蘑菇状”塌缩，溶剂化层厚度最大化，分散体系的Zeta电位绝对值和储存稳定性均获得显著提升。此外，窄分布确保所有分散剂分子具有近似的锚固/屏障比例，避免了低分子量杂质竞争吸附导致的位阻”孔隙”问题。这一”结构-构象-性能”的精确对应关系，正是第三代可控结构分散剂相较第二代的核心进步所在。
结构精确化的性能增益：
▓ 分子量分布窄（PDI<<1.3）：确保所有分散剂分子具有近似的锚固/屏障比例，避免低分子量杂质竞争吸附；
▓ 链段长度可控：通过SANS（小角中子散射）研究证实，最优的PS-b-P4VP分散剂中，聚苯乙烯锚固链段约10–12 kDa，聚(4-乙烯基吡啶)溶剂化链段约15–20 kDa时，对MWCNT的分散保留率最高；
▓ 多溶剂兼容性：通过调整溶剂化链段的单体组成（如EO/PO比例），可精准适配从非极性烃类到强极性NMP、水的全谱系溶剂。 产业代表：NOVEON（原Lubrizol）的SOLSPERSE™ 35000/35100系列、BASF的Dispex® Ultra系列、宁波东烽的CNT/π-Quantum-Sep™ O/W 系列均采用或受益于CRP技术理念。
这一代分散剂的核心进步在于从”统计平均结构”走向”分子级精确设计”，使分散剂对特定颗粒-溶剂体系实现”量体裁衣”式的适配。
2.5 第四代：功能化与智能型分散剂（2010s—至今）
技术驱动力：新能源、电子信息、生物医药等前沿领域对分散剂提出了超越”物理分散”的功能性要求。分散剂不再仅仅是防止团聚的助剂，而是直接参与最终材料的性能构建。
四大发展方向：
（1）电池专用功能化分散剂
锂电导电浆料（碳纳米管、石墨烯、导电炭黑）要求分散剂在提供分散性的同时：
▓ 电化学惰性：不增加电极界面电阻；
▓ 高压稳定性：在4.3V以上高电压下不分解产气；
▓ 离子传导辅助：部分分散剂链段引入磺酸锂、聚乙二醇锂盐、PEO、PAN、PMAA等，在分散的同时辅助Li⁺传输。
代表产品：宁波东烽新材料的CNT/π-Quantum-Sep™ O/W、L-HNBR、PEO-g-PAN、PMAN-co-MAA等在售、待产、在研、待研等针对性定制研发品种，实现电池内阻降低>30%、5C倍率提升12%，标志着分散剂从”助剂”进化为”电极结构调控剂”。
（2）反应型分散剂（Reactive Dispersant）
分散剂分子侧链引入可反应基团（环氧基、双键、异氰酸酯基、硅烷氧基），在分散完成后参与基体树脂的固化反应，使分散剂从”物理吸附”转变为”化学键合”到基体网络中。这不仅彻底消除了分散剂迁移/析出问题，还强化了颗粒-基体界面结合。
典型结构：梳形聚酰亚胺接枝双酚A二缩水甘油醚丙烯酸酯（PI-g-BDA），主链锚定CNT，侧链环氧基团与环氧树脂基体反应。
（3）智能响应型分散剂
开发对外界刺激（光、热、pH、电场）可逆响应的分散剂，实现”分散-絮凝”的可逆切换：
▓ 光可解型：含偶氮苯或六氮杂并五苯的分散剂，经紫外光照射后降解，实现无残留分散；
▓ pH响应型：羧基化壳聚糖衍生物，在酸性条件下分散、中性条件下絮凝，服务于生物分离和材料回收。
（4）水性化与无溶剂化分散剂
环保法规（欧盟REACH、中国VOC限制）推动溶剂型体系向水性/无溶剂转型：
▓ 水性超分散剂：SMA共聚物的部分酯化/酰胺化改性、聚羧酸系分散剂（如聚羧酸减水剂技术迁移至颜料分散）；
▓ 干法电极适配：固态电池和干法电极工艺无需溶剂，要求分散剂以干粉形态直接包覆粉体表面，通过机械力化学（mechanochemistry）实现原位分散。
这一代分散剂的核心特征是”从被动助剂到主动功能组分”的范式跃迁。
三、各代分散剂的结构-性能演化逻辑

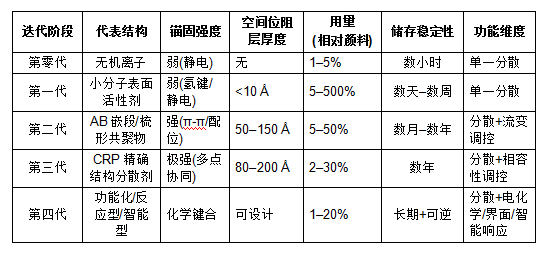

演化主线：
1. 锚固机制：从静电吸附 → 物理吸附（氢键/π-π） → 多点协同锚固 → 化学键合；
2. 屏障层：从无 → 薄层（<<10 Å） → 厚层（>100 Å） → 可设计厚度的刷状/蘑菇状构象；
3. 用量：从数倍稀释 → 适量添加 → 微量高效；
4. 角色：从”助剂” → “配方关键组分” → “材料性能主动调控因子”。
四、结论与展望
高分子聚合物分散剂的发展史，是一部界面分子工程的进化史。从20世纪初的无机电解质，到70年代ICI的Solsperse革命，再到90年代可控自由基聚合带来的结构精确化，直至今天面向固态电池、纳米医药、柔性电子的功能化智能分散剂，每一代迭代都对应着材料科学对”分散”理解的深化——从宏观润湿，到分子锚固，再到界面性能主动设计。
未来趋势：
1. 计算辅助分子设计：利用分子动力学（MD）和机器学习，预测分散剂-颗粒-溶剂三元体系的相互作用，实现”按需合成”；
2. 单原子/单分子级分散：面向单壁碳纳米管、二维材料，开发具有稠环芳烃（芘、苝）锚固基团的超高效分散剂；
3. 闭环回收：开发可逆吸附型分散剂，实现纳米材料的分散-回收-再分散循环，降低资源消耗；
4. 生物基与可降解：以纤维素、壳聚糖、木质素等生物大分子为原料，开发绿色超分散剂，响应碳中和目标。
五、梳状分散剂的未来方向
水性化技术攻坚。 汽车原厂漆、家具漆全面水性化趋势下，梳状聚氨酯超分散剂的水性化改性是核心方向。水相削弱了传统锚固基团与颜料表面的相互作用，需开发离子对锚固、多重氢键阵列等”水相长效锚固”新机制，同时维持溶剂化链充分伸展以避免盐析塌缩。梳状结构可调的主链/侧链参数为此提供了天然优势。
油水通用型设计。 面向复杂配方需求，开发主链和侧链兼具极性梯度的”梯度梳”分散剂，使分子在不同溶剂环境中自适应调整构象，实现单一产品适配溶剂型、水性及油水混合体系。
计算辅助理性设计。 MD模拟与机器学习结合，可在原子/粗粒化尺度预测不同侧链密度、链长及锚固基团排列的分散效率，快速筛选最优参数，减少实验试错。计算驱动的”按需合成”将成为下一代梳状分散剂研发的核心范式。
分散剂的进化远未终结。在新能源与纳米科技的双重驱动下，这一”小助剂”将继续在材料微观结构的舞台上扮演”大角色”。
