碳纳米管（CNT）的催化剂设计是连接原子尺度理论与工业规模合成的核心枢纽。单壁碳纳米管（SWCNT）、双壁碳纳米管（DWCNT）/寡壁碳纳米管（FWCNT）和多壁碳纳米管（MWCNT）虽然共享相同的sp²碳骨架，却在催化剂选择、生长机制与动态行为上呈现出深刻的第一原理差异。本文从密度泛函理论（DFT）、分子动力学（MD）与机器学习力场（MLFF）的多维视角，深入解析三种管类型的催化剂差异。
一、Goldilocks原理：三种管类型的共同理论基础
碳纳米管催化剂设计的根本理论基础是金属-碳结合强度的”Goldilocks原理”——结合能必须”不太强也不太弱”。DFT计算表明，Fe、Co、Ni的M-C结合能处于2.5–2.9 eV的最优窗口：过强（如Ti、Zr形成稳定碳化物）则碳原子无法脱离催化剂表面参与sp²网络构建；过弱（如Cu、Au无法稳定碳帽前驱体）则缺乏成核驱动力。这一原理为三种管类型提供了共同的催化剂选择基准——为何Fe/Co/Ni及其合金成为CNT生长的”标配”催化剂。
然而，三种管类型对这一原理的”解读方式”截然不同。SWCNT要求最严格的条件：催化剂颗粒直径需精确控制在1–3 nm范围内，碳过饱和度必须维持在高水平以驱动单层碳帽的快速成核。DWCNT/FWCNT则处于中间地带，催化剂颗粒直径在3–8 nm区间，外管优先在催化剂表面成核，内管随后在范德华相互作用的”引导”下生成——当内管直径超过7 Å时，DFT计算显示内外管生长趋于热力学等价。MWCNT的条件最为宽松：直径大于8 nm的大催化剂颗粒允许多层碳帽同时成核，碳过饱和度维持在较低水平即可。Goldilocks原理的统一性与三种管类型的差异性，构成了碳纳米管催化剂设计的核心张力。
二、成核机制：从碳帽到管壁的第一原理差异
碳纳米管
的成核过程是催化剂差异最本质的体现。Page等人提出的0D→1D→2D统一理论框架揭示了一个关键洞见：碳纳米管和石墨烯的形成仅由催化剂曲率和碳-金属相互作用强度决定。在这一框架下，三种管类型的成核路径分道扬镳。
SWCNT的成核遵循最直接的路径。小分子碳物种（C₁–C₃）在催化剂表面解离吸附，扩散聚集形成碳链，碳链通过”环凝聚”机制逐步构建sp²碳网络，最终形成碳帽前驱体。DFT计算表明，碳帽从催化剂表面”脱附”（lift-off）是整个过程的速率控制步骤，需要克服6–9 eV/nm的界面能势垒。小催化剂颗粒（<3 nm）的高曲率和高碳过饱和度，使得单层碳帽的形成在能量上最为有利——这是SWCNT”只能单层”的第一原理根源。
DWCNT/FWCNT的成核则是一场内外管的热力学竞赛。Nemeth等人2025年的DFT研究揭示了一个关键发现：在FCCVD条件下，DWCNT/FWCNT的内外管并非传统认为的逐层生成，而是几乎同时成核。外管优先在催化剂表面形成，内管的生长受到两个因素的制约——催化剂表面的空间限制和内外管之间的范德华相互作用。当内管直径大于7 Å时，内外管的生长能趋于等价，此时DWCNT/FWCNT的选择性达到最高。催化剂颗粒尺寸必须足够大以容纳两层管的成核空间，但又不能过大以免触发MWCNT模式。硫促进剂在这一过程中扮演着微妙的调节角色：适量硫降低催化剂表面能，激活中等尺寸颗粒的DWCNT生长；过量硫则导致催化剂中毒。
MWCNT的成核本质上是SWCNT成核过程的”多层叠加”。大催化剂颗粒（>8 nm）提供了足够的表面积，使得多层碳帽可以同时稳定存在。催化剂形态的周期性振荡——在扁平状与多面体状之间转换——为内壁的逐层生长提供了动态通道。碳过饱和度相对较低，避免单层碳帽的过度快速形成，从而允许多层结构的逐步构建。
三、催化剂动态行为：决定管类型的”幕后推手”
催化剂的静态性质（
组成、大小、晶面）只是故事的一半。在真实的CVD生长条件下，催化剂纳米粒子经历剧烈的动态演化，这些动态行为才是最终决定管类型的”幕后推手”。
1，催化剂相态：VLS vs VSS的选择性效应。DFT计算和原位ETEM观察一致表明，催化剂的固态（VSS机制）更有利于手性选择性——固态催化剂保持晶体结构，通过外延匹配可以引导特定手性的碳帽形成（如W₆Co₇催化剂可实现92%的(12,6)管选择性）。而液态催化剂（VLS机制）虽然生长速率更快，但手性分配趋于随机。对于SWCNT而言，VSS机制是实现手性控制的首选；对于DWCNT/FWCNT和MWCNT，催化剂的尺寸效应超越了相态效应，成为壁数控制的主导因素。
2，碳化物相变：Fe催化剂的”变身”过程。原位XRD和环境透射电镜（ETEM）联合DFT计算揭示，Fe催化剂在生长过程中经历bcc→fcc→Fe₃C的相演化。碳化物相并非CNT成核的必要前提，但它深刻影响着碳的溶解度和扩散速率，从而间接调控着管类型。碳化物相的稳定性在三种管类型中表现出差异：SWCNT的高碳过饱和度抑制碳化物形成，MWCNT的低碳过饱和度则有利于碳化物的稳定存在。
3，Ostwald熟化与催化剂失活：大催化剂颗粒倾向于吞并小颗粒以降低表面能，这一过程被称为Ostwald熟化。DFT研究表明，Ostwald熟化对手性具有选择性——某些手性的管更容易因催化剂颗粒长大而停止生长。催化剂被石墨层包裹（encapsulation）是另一种主要失活机制。MWCNT的大催化剂颗粒更容易发生Ostwald熟化，这也是MWCNT生长中催化剂寿命通常短于SWCNT的原因之一。
4，硫化物的双重角色：硫是碳纳米管生长中最有效的促进剂，但其作用机制在三种管类型中截然不同。DFT计算揭示，硫将催化剂-CNT界面的化学吸附转变为物理吸附，从而大幅降低碳帽脱附的能垒。对于SWCNT，低硫浓度足以促进碳帽脱附；对于DWCNT/FWCNT，中等硫浓度激活中等尺寸颗粒；对于MWCNT，高硫浓度增加碳过饱和度以支持多层生长。硫的精确调控是实现壁数控制的关键”旋钮”。
四、催化剂设计参数：从理论到实践的映射
将第一原理洞察转化为实验操作
参数，是碳纳米管催化剂设计的终极目标。三种管类型的关键催化剂设计参数呈现出清晰的差异化图景。

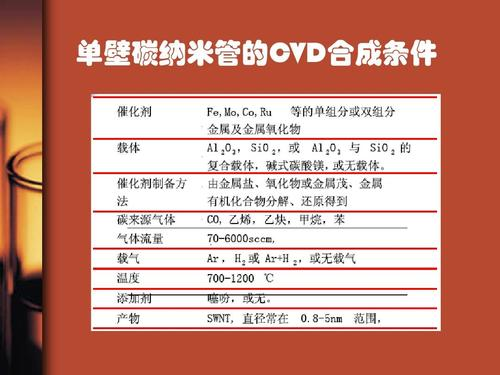

催化剂颗粒尺寸是壁数控制的首要参数。<3 nm的颗粒驱动SWCNT生长，3–8 nm进入DWCNT/FWCNT窗口，>8 nm则进入MWCNT区间。这一关联的本质是催化剂表面积对多层碳帽稳定性的约束——小表面积只能支撑单层帽，大表面积则允许多层帽共存。温度窗口同样关键：SWCNT通常在800–1000°C合成，DWCNT需要更高的900–1100°C以克服双层成核的额外能垒，MWCNT则在700–900°C的温和条件下即可多层生长。碳源选择也体现差异化——乙醇/甲醇因其含氧基团对催化剂表面的清洁作用而利于SWCNT，二甲苯等高碳源配合硫促进剂则更适合DWCNT，乙烯/乙炔等简单碳氢化合物在MWCNT合成中最为常用。
值得强调的是，这些参数并非孤立存在，而是通过催化剂动态行为相互耦合。例如，硫浓度不仅影响催化剂表面能，还通过改变碳过饱和度间接影响催化剂相态。这种多参数耦合的复杂性，正是从第一原理到工业实践之间的关键挑战。
五、前沿突破：机器学习重塑催化剂理解
2024–2025年间，机器学习力
场（MLFF）的兴起正在重塑碳纳米管催化剂的理论研究范式。Hedman等人开发的DeepCNT-22机器学习力场，实现了近微秒时间尺度的CNT生长MD模拟——这在传统DFT框架下是不可想象的。机器学习不仅突破了时间尺度的限制，还通过主动学习框架自动探索低能量构型，为催化剂-碳相互作用的势能面提供了前所未有的精确描述。
在多尺度建模方面，Wang等人在2025年系统讨论了从DFT到kMC到CFD的耦合策略。原子尺度的DFT提供催化剂-碳相互作用参数，介观尺度的kMC模拟碳帽成核与管壁生长，宏观尺度的CFD描述反应器内的流体动力学——这一多尺度链条将原子级洞察与工业反应器操作直接连接。对于三种管类型而言，多尺度方法揭示了一个共同的调控规律：催化剂颗粒尺寸分布是决定产物壁数分布的”第一性参数”，而温度、碳源和硫浓度则是”第二性参数”，通过改变催化剂动态行为间接影响壁数。
六、知识空白与未来方向
尽管过去二十年碳纳米管催化剂的理论理解取得了巨大进展，但若干关键空白依然存在。DWCNT/FWCNT的催化剂理解是三种管类型中最薄弱的——直到2025年才有系统的DFT研究问世。催化剂动态行为的实时预测——从投料到产物壁数分布的端到端模拟——仍然是多尺度建模的终极挑战。此外，机器学习辅助的催化剂逆向设计——给定目标管类型和手性，自动优化催化剂组成和工艺参数——代表了从”理解自然”到”设计自然”的范式跃迁。
从第一原理的视角看，SWCNT、DWCNT/FWCNT和MWCNT的催化剂差异可以归结为一个简洁的理论图景：相同的Goldilocks原理，不同的催化剂尺寸窗口，差异化的动态行为路径。这一图景不仅为实验催化剂设计提供了指导原则，也为未来计算驱动的材料设计奠定了理论基础。
