摘要
硫化物全固态电池（ASSB）已进入"2026 验证—2027 装车—2030 普及"的产业化冲刺期。在这一体系中，导电剂这个在液态电池中高度成熟、近乎"标准化"的辅材，却成为影响功率性能与循环寿命的关键变量：碳材料与硫化物电解质之间的界面副反应、干法电极中的分散难题、长循环中的电子接触丢失，构成了该领域的三大核心技术挑战。
本文结合 2025–2026 年产业关键节点与近期界面科学研究进展，系统梳理导电剂的材料体系、失效机理、评价体系与解决路径，并对照一线企业导电剂研发岗位的能力要求，给出人才胜任能力分析，为研发与产业决策者提供参考。
关键词：硫化物全固态电池；导电剂；碳纳米管；界面副反应；干法电极；失效分析
1 产业化背景：导电剂问题为何在此时凸显
1.1 关键时间节点
全球硫化物路线已收敛出高度一致的产业化时间表：
· 2026 年（验证期）：全球首个车用固态电池国家标准 GB/T 43568-2026 于 2026 年 7 月实施，明确液态电解液占比低于 5% 方为全固态；2026 年 8 月国内首次完成硫化物全固态电池实车道路测试；宁德时代、比亚迪、吉利等启动全固态产线设备招标；比亚迪坪山 2GWh 硫化物中试线 2026 年 2 月投产；2026 年 9 月至 2028 年底固态电池免征消费税。
· 2027–2028 年（装车窗口）：宁德时代小批量生产、比亚迪高端车型示范装车、丰田（联合出光兴产）大规模量产准备、三星 SDI 蔚山工厂量产（目标 900 Wh/L）均锁定该窗口。
· 2030 年（普及节点）：前提是硫化锂价格从当前约 200 万元/吨降至 50 万元/吨以下、全固态良率突破 90%。
1.2 导电剂的"配角变主角"
产业重心已从"刷能量密度参数"转入"产线良率、电芯一致性、长循环可靠性"的工程竞争。导电剂用量虽仅占正极 1–5 wt%，却直接决定三件事：
1. 功率性能：硫化物电解质离子电导率已达 10⁻² S/cm 量级（接近液态），正极复合体中的电子传输网络反而成为倍率性能的短板；
2. 循环寿命：活性材料充放电体积变化导致固-固接触持续重构，导电网络是抵抗"接触丢失"的骨架；
3. 界面副反应速率：碳材料是硫化物电解质电化学分解的"催化剂与导线"——导电剂选型错误会系统性放大界面衰减。

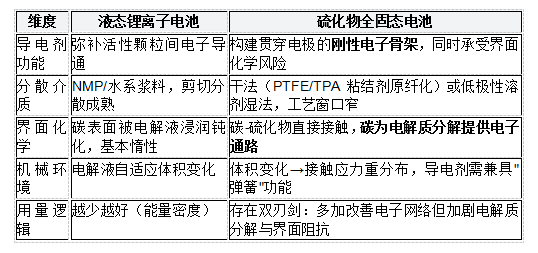

2 与液态电池的本质差异
3 材料体系现状
3.1 候选材料谱系
· 炭黑类（Super P、乙炔黑、科琴黑）：成本低、供应链成熟，但高比表面积（科琴黑 BET>1000 m²/g）意味着巨大的碳-电解质接触界面，界面副反应最剧烈；
· VGCF（气相生长碳纤维）：长径比适中、结晶度高、BET 低（~15–25 m²/g），在专利与产业实践中被反复优选（如富锂锰基全固态专利明确优选 VGCF）；
· 多壁/单壁碳纳米管（MWCNT/SWCNT）：SWCNT 以极低添加量（0.05–0.5 wt%）即可成网，是"少即是多"逻辑的极致——添加量越低，碳-电解质界面面积越小；产业化供应商（OCSiAl 等）已实现吨级 SWCNT 供应；
· 石墨烯/还原氧化石墨烯：面接触构型对界面副反应更敏感，目前更多以复配组分出现；
· 复配体系："点（炭黑）-线（CNT/VGCF）"复配是主流工程实践，平衡短程与长程导电需求。
3.2 供应链格局
导电剂供应正从液态电池时代的通用牌号，转向固态专用牌号的定制开发：低金属杂质（Fe/Ni/Cu <10 ppm 级，金属杂质催化硫化物分解）、可控 BET、表面包覆改性（Al₂O₃ 包覆碳纤维已被实验证明可抑制界面分解）、SWCNT 干粉直供（避免浆料溶剂引入的水氧风险）。供应商评估维度随之扩展为"理化指标 + 固态体系适配数据 + 干法分散兼容性 + 批次一致性"四元体系。
4 核心挑战
4.1 碳-硫化物界面副反应（最核心）
机理事实链（已被反复验证）：Li₆PS₅Cl 等硫银锗矿电解质的本征电化学窗口窄（约 1.7–2.4 V vs Li⁺/Li），但其在含碳复合正极中的分解远超窗口预期——原因正是碳提供了电子输运通道，使电解质在高电位下持续氧化，生成多硫化物、硫酸盐、P₂S₅ 类低离子电导相，界面阻抗随循环指数增长（Walther et al., Chem. Mater. 2020；Tan et al., ACS Energy Lett. 2019 证实 Li₆PS₅Cl 的可逆氧化还原窗口外分解）。
最新进展：碳/硫化物界面研究已精细化到"电子网络与离子网络的竞争"层面——Saqib et al.（ACS Appl. Mater. Interfaces 2024）系统量化了高镍正极复合体中碳添加量对倍率性能的双刃剑效应；2025 年报道的聚电解质络合物包覆策略可在硫银锗矿-导电碳界面显著抑制分解。这标志着领域共识：导电剂的问题不能仅靠导电剂自身解决，必须是"导电剂选型 × 界面包覆 × 电解质改性"的系统工程。
4.2 分散工艺（工程瓶颈）
干法电极是硫化物体系的主流工艺路线（避免溶剂与硫化物反应），但干法下导电剂分散依赖粘结剂原纤化与剪切混合，均匀性远逊于浆料体系：团聚的 CNT 局部富集→局部电解质分解加速→阻抗热点→循环衰减不均。2026 年 6 月中科院青岛能源所以聚酰胺（TPA）粘结剂替代 PTFE 制备一体化全固态电池（能量密度 >390 Wh/kg、循环超 10000 小时）的突破，本质上也是分散/界面工艺的创新。SWCNT 干粉直混、母粒预分散、气流粉碎解缠结是当前的工程化解法。
4.3 长循环失效模式（失效分析的对象）
导电剂相关失效呈现三类典型指纹：
1. 分散不均型：首周即出现内阻离散，截面 EDS 可见碳富集区；
2. 接触丢失型：活性颗粒体积变化（高镍 ~4–6%、硅基更大）使点对点接触的炭黑脱开，表现为循环中后期内阻陡增——CNT/VGCF 的长程缠绕对此有本质优势；
3. 界面副反应型：阻抗谱中界面阻抗持续增长、拆解后正极侧硫化物出现 S/SO₄²⁻ 信号——根因在碳-电解质界面，对策指向低 BET 碳、包覆碳或降添加量。
4.4 负极侧的特殊性
负极体系中导电剂的逻辑几乎反转：在锂金属/硅基负极侧，电子导电相渗入电解质膜会诱发锂丝沿电子通路生长（"电子泄漏→内部析锂"），因此电解质膜层要求电子绝缘，导电剂只允许存在于复合负极内部且需严格控制径向连通性。碳材料在负极侧还是硫化物还原分解（生成 Li₂S、Li₃P 等电子导电界面相）的加速器，形成持续自分解的恶性循环。
4.5 评价体系的缺口
"建立理化指标与电化学性能的关联评价体系"直指行业空白：液态时代的导电剂验收指标（吸油值、灰分）对固态体系几乎无效。有效的关联指标正在形成：BET 比表面积→界面副反应速率；长径比与结晶度→接触保持能力；金属杂质→分解催化活性；分散能阈值→干法工艺兼容性。谁先建成这套映射数据库，谁就拥有供应商筛选的定价权。
5 技术趋势研判
①. 低界面化：低 BET、高结晶度碳材料（VGCF、大管径 MWCNT）与表面包覆碳（Al₂O₃、聚合物电解质包覆）成为正极首选；
②. 微量化：SWCNT 将添加量压至 0.1 wt% 量级，"以最少界面换最全网络"；
③. 无碳化探索：正极侧以电子导电氧化物或活性材料自身导电性替代部分碳；电解质膜层严格无碳；
④. 工艺绑定：导电剂牌号与干法工艺（原纤化粘结剂、气流分散、纤维化设备）深度耦合，"材料+工艺包"成为供应商竞争形态；
⑤. 评价数字化：理化-电化学关联数据库与失效指纹库成为企业核心资产。

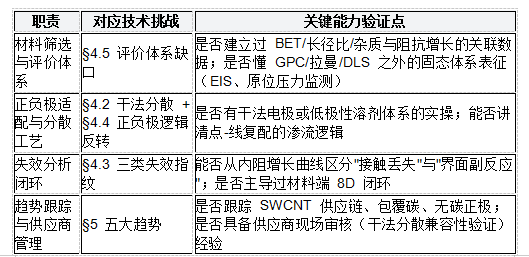

6 技术胜任能力
7 结论与展望
硫化物全固态电池的导电剂正处在"从经验选型到机理驱动设计"的转折点。未来 2–3 年（与 2027 装车窗口同步），三大挑战的突破优先级为：界面副反应抑制（低 BET/包覆碳/微量 SWCNT）> 干法分散一致性 > 长循环接触保持。评价体系的数字化与供应商协同开发能力，将是电芯企业在这一细分战场上最现实的竞争壁垒。对材料供应商而言，谁能率先提供"固态专用导电剂 + 界面数据包 + 干法工艺指南"的组合交付，谁就能在 2027 年的装车供应链中卡位。
主要参考来源
1. Walther F., et al. Influence of Carbon Additives on the Decomposition Pathways in Cathodes of Lithium Thiophosphate-Based All-Solid-State Batteries. Chem. Mater. 2020, 32, 6123.
2. Tan D.H.S., et al. Elucidating Reversible Electrochemical Redox of Li₆PS₅Cl Solid Electrolyte. ACS Energy Lett. 2019, 4, 2418.
3. Saqib K.S., et al. Understanding the Carbon Additive/Sulfide Solid Electrolyte Interface in Nickel-Rich Cathode Composites. ACS Appl. Mater. Interfaces 2024, 16, 47551.
4. Polyelectrolyte Complex Coating for Mitigating Decomposition at Argyrodite and Conductive Carbon Interfaces in Solid-State Batteries. Adv. Sci.（PMC13091074）.
5. Wang C., et al. Interface Issues between Cathode and Electrolyte in Sulfide-Based ASSBs. Mater. Res. Bull. 2025, 181, 113078.
6. A Comprehensive Review of Sulfide Solid-State Electrolytes. Crystals 2025, 15, 492.
7. 产业节点：GB/T 43568-2026（2026.7 实施）；硫化物全固态实车道路测试（2026.8）；宁德时代/比亚迪/丰田/三星 SDI 2027–2028 量产规划；TrendForce 1Q26 固态电池季报；中科院青岛能源所 TPA 粘结剂一体化全固态电池（2026.6）。
