摘要
本报告以日本东洋油墨（Artience）、瑞翁（Zeon）、昭和电工（Showa Denko）三大CNT领军企业的技术经验为基础，系统梳理日韩在锂电级导电剂领域的核心专利与商用案例，前瞻性提出中国锂电级导电剂技术升级路线。
报告聚焦三大技术核心：
①离子-电子双导网络导电剂
②半导体-金属碳纳米管分离分级纯化
③碳纳米管束集(团聚)可溶化(均一分散)处理
提供可直接落地的技术方案与专利布局建议。
第一章 技术背景与产业现状
1.1 锂电导电剂的”性能天花板”与痛点
传统碳黑（Super-P）只能构建”点-点”接触，添加量≥3 wt%才能形成渗流网络，导致牺牲活性材料克容量。
气相生长碳纤维（VGCF）虽为线接触，但直径>150 nm，弯曲刚度大，难以均匀包覆二次颗粒。
单壁CNT理论导电率10⁵S cm⁻¹，仅需0.1 wt%即可让LFP电极膜电阻下降一个数量级，但”束集→分散困难→浆料凝胶化”成为产业化拦路虎。

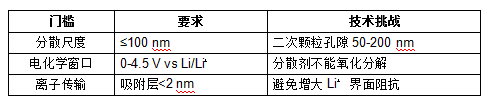

1.2 锂电浆料的”三重门槛”
1.3 日本经验的价值
日本九州大学团队近十五年在”CNT可溶化/分散”领域的研究已形成完整技术规范：物理修饰路线、半导体-金属分离策略及工艺。东洋油墨、瑞翁、昭和电工三家企业成功将学术成果转化为商业化产品，值得中国产业界深入借鉴。
第二章 核心技术一：离子-电子双导网络
2.1 技术原理
2.1.1 传统导电网络的局限性
传统锂离子电池导电剂主要依赖碳材料构建电子传导网络，存在以下问题：
- 离子传输受限：碳材料本身不具备离子传导能力
- 界面阻抗高：活性物质与导电剂界面处电荷转移阻力大
- 高负载性能差：电极压实密度提高时电解液浸润性下降
2.1.2 双导网络的协同机制
双导网络通过在同一导电剂体系中同时构建离子传导通道和电子传导通道：
电子传导机制：
- 导电聚合物（PEDOT）的共轭π电子体系提供电子传输通道
- 碳材料（CNT、石墨烯）形成三维电子渗流网络
- 电子电导率目标值：10⁻²~10² S/cm
离子传导机制：
- 聚醚链段（PEO、PEG）与Li⁺的配位-解离作用实现离子传输
- 磺酰亚胺锂等单离子导体提供专属Li⁺传输通道
- 离子电导率目标值：10⁻⁵~10⁻³ S/cm（室温）
2.2 材料体系选择
2.2.1 PEDOT及其衍生物体系
技术要点：
- 二次掺杂（甲酸、硫酸）可将PEDOT:PSS电导率从36 mS/cm提升至4.2 S/cm
- 可作为单一多功能粘结剂，无需额外导电碳
- NMC622电极：97.5%活性物质+2.5% PEDOT:PSS，0.1C容量170 mAh/g
2.2.2 单离子导体接枝技术
全氟磺酰亚胺锂体系技术原理：
- 将阴离子（磺酰亚胺基团）共价固定在聚合物骨架上
- 限制阴离子迁移，Li⁺迁移数接近1.0
- 减少浓差极化，抑制锂枝晶

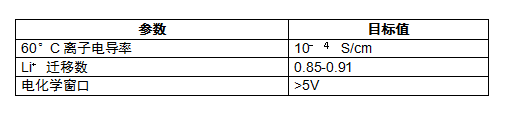

性能指标：
2.3 制备工艺参数
2.3.1 原位聚合工艺

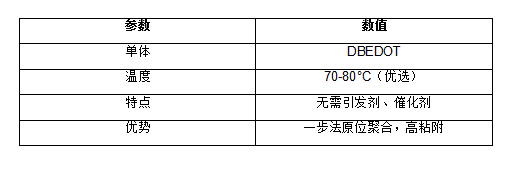

卤代EDOT自聚合参数：

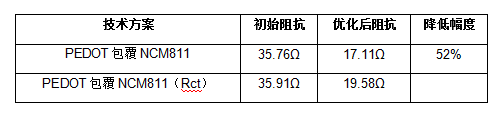

2.3.2 界面阻抗优化效果
2.4 日本韩国核心专利与案例

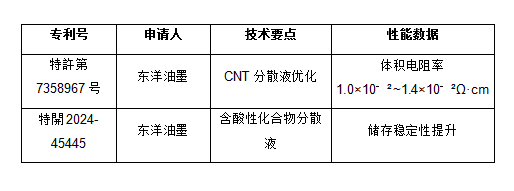

日本专利
韩国专利
商用案例：LG新能源MIEC技术
• 技术方向：有机混合离子-电子导体（MIEC）
• 核心创新：含电子导电段（噻吩基）和离子导电段（环氧乙烷或离子液体）的共聚物
• 性能提升：电荷转移阻抗降低40%
第三章 核心技术二：半导体-金属碳纳米管分离
3.1 技术原理

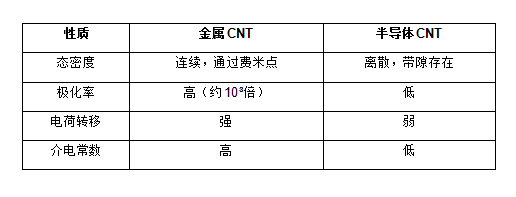

3.1.1 电子结构差异
分离原理核心：
1. 极化率差异→与聚合物/表面活性剂相互作用强度不同
2. 表面能差异→影响与分散剂的结合能力
3. 介电响应差异→在电场中的迁移率不同
3.2 分离方法对比与工艺参数
3.2.1 密度梯度超离心(DGU)法

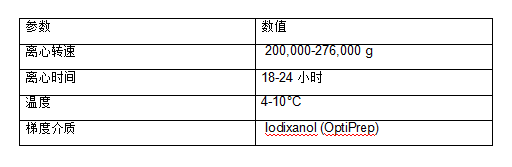

标准工艺参数：

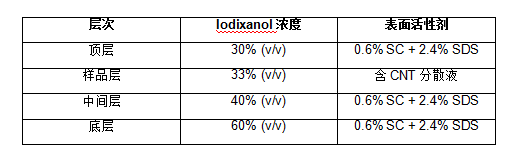

梯度配置（Step-DGU）：
分离结果：
- 金属CNT层密度：1.14 g/mL
- 半导体CNT层密度：1.20-1.21 g/mL
- 半导体CNT纯度：>99%（单次）
3.2.2 凝胶色谱法（片浦法）

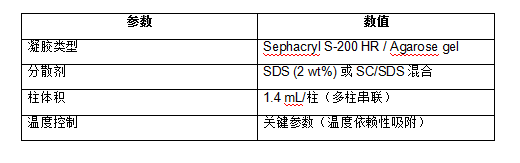

标准工艺参数：
分离机制：
1. SDS包裹的半导体CNT与凝胶表面存在特异性相互作用
2. 金属CNT相互作用弱，直接流出
3. 用SC溶液洗脱可释放吸附的半导体CNT
温度控制分离：
- 低温（4°C）：强吸附性CNT被捕获
- 逐步升温：不同手性CNT依次释放
- 单次分离可获得7-13种单一手性CNT
3.2.3 分子识别法（聚合物选择性包裹）

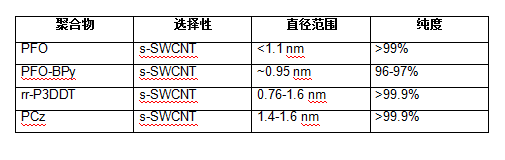

关键聚合物选择：
工艺参数：

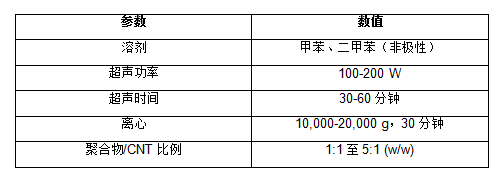

3.3 日本韩国核心专利与案例

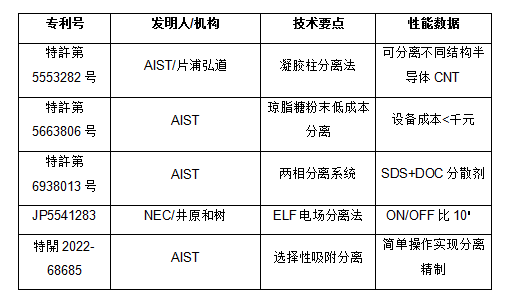

日本核心专利
韩国核心专利

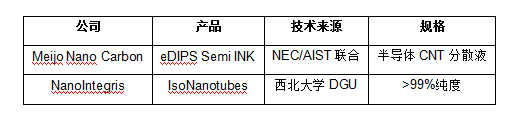

商用案例
3.4 锂电应用价值

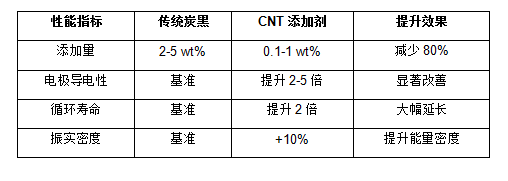

3.4.1 半导体CNT在电池中的优势
3.4.2 硅基负极应用
• 硅体积膨胀：>300%
• CNT作用：柔性导电网络，缓冲应力
• Tesla/Jeff Dahn研究：0.2% CNT即可维持100次循环
（待续，因新年开工后索样测试陡增干扰梳理故待时续完，包括束集团聚CNT分散溶化处理+可直接落地技术案例+升级技术路线和专利布局+日韩核心专利速查表。眼下主推可商业化交易：①纯HNBR或复配HNBR分散剂销售，②百吨级工业化且稳定一致性HNBR级导电剂生产工艺和实操交钥匙合作，③定制级导电剂代工或代加工合作包含关键的CNT筛选分级优化复配。）
