卷首语
2011 年高性能 PI 薄膜攻关时，面前只有两条路：一条是国内同行走了三十年的热亚胺化老路——设备简单、上手快，但产品永远停留在电子级以下；另一条是化学亚胺法——杜邦用专利墙围了半个世纪、国内完全空白的路。2017 年底，国内首条化学亚胺法（CIM）PI 薄膜生产线在株洲投产，此后从 500 吨/年到 3,100 吨规划产能，从 1,542 mm 幅宽到 2,100 mm 全国产化超大幅宽产线，从高铁耐电晕膜到三星 Galaxy S10 高导热石墨原膜，再到全球首家 90 μm 以上超厚石墨原膜——每一步的本质，都是对“化学环化-取向冻结-高温定型”这条工艺链原理的再认识。本文系统梳理化学亚胺法的成熟技术现状与前沿预研挑战，供同行与后来者参考。
1 化学亚胺化为什么优于热亚胺化
PI 薄膜制造的两步法中，第一步（二酐+二胺低温缩聚成 PAA）决定分子量与分子量分布——膜的“基因”；第二步（PAA 脱水闭环成 PI，即亚胺化）决定聚集态结构——膜的“成型”。亚胺化是分子内环化脱水反应，其本质受两个物理化学量支配：水的脱除（热力学，平衡移动）与闭环速率（动力学，活化能）。
热亚胺化用 200–400 ℃ 高温同时解决这两个问题，但代价是：高温下分子链段热运动剧烈，PAA 凝胶膜在亚胺化完成前已发生松弛，拉伸赋予的分子取向被热运动“擦除”，最终膜的结晶度与取向度受限——这决定了热法膜的性能天花板，无法满足电子级要求。
化学亚胺化的原理突破在于把两件事解耦：用乙酸酐等脱水剂化学吸收反应生成的水（勒夏特列原理拉动平衡），用吡啶等有机碱催化剂亲核活化羧基、降低闭环活化能（动力学加速），使亚胺化在 0–100 ℃ 低温区即可快速完成。低温快速闭环带来两个结构性红利：①凝胶化在拉伸状态下发生，分子取向被“冻结”进酰亚胺网络，面内取向度与结晶度大幅提升——这是化学法膜力学、尺寸稳定性、介电均匀性全面占优的微观根源；②低温工艺窗口允许更高的生产车速与牵伸倍率，美国专利 US 5,460,890（化学环化凝胶膜双向牵伸）正是凭借这一点奠定了电子级 PI 膜的工业范式。杜邦在 Kapton 产业化中即通过调整化学亚胺化条件控制薄膜结晶度，进而调控物理性能——工艺参数即微观结构，这是化学法最深刻的工艺哲学。

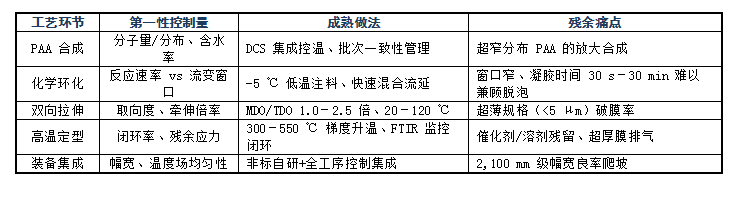

2 成熟技术现状：工艺链逐环解剖
2.1 PAA 树脂合成：一切控制的上游
PAA 合成通常在 20–60 ℃ 的 DMAc/NMP 极性非质子溶剂中进行，分子量与分布直接决定后续成膜质量。工业化的核心是批次一致性：温度波动 ±1 ℃、单体投料比偏差、体系含水量（PAA 对水敏感，水解即断链）都会传导为树脂粘度波动，进而放大为膜厚与性能波动。头部企业的共同做法是 DCS 全集成控制+超细粉体分散技术（耐电晕、导热等功能牌号的纳米填料在树脂段即完成分散），实现连续收卷 5,000 米以上、厚度偏差 ±5% 以内。
2.2 化学环化工序：加工窗口的博弈
这是化学法的心脏，也是其与热法装备差异最大的环节。标准工艺是：向保持在 -5 ℃ 以下的 PAA 溶液中注入脱水剂（乙酸酐）与催化剂（吡啶类），快速混合后流延到钢带/鼓上，加热引发脱水环化形成自支撑凝胶膜。核心矛盾在于反应活性的“双刃剑”：化学亚胺化在 0–100 ℃ 下活性很高，PAA 溶液室温下 30 秒–30 分钟即凝胶失流——留给脱泡、过滤、流延的加工窗口极窄；降低温度虽能放缓反应、拓宽窗口，却使溶液粘度升高、脱泡与流延成型恶化，且低温工程对设备密封、保温、除露提出苛刻要求。窗口管理的三要素——催化剂/脱水剂精确计量、混合均匀性、温度场控制——至今仍是各厂良率差异的最大来源。
2.3 双向拉伸与高温定型：取向的固化
凝胶膜（尚含溶剂与未闭环 PAA）进入纵拉（MDO）-横拉（TDO）机组，在 20–120 ℃ 下以 1.0–2.5 倍双向牵伸，再经最高 300–550 ℃ 热定型完成残余亚胺化与溶剂脱除。双向拉伸使纵横向均获得有序结晶取向，是化学法膜“各向性能均衡且优异”的直接原因；热定型段同时完成三项任务——亚胺化闭环至 >98%（FTIR 验证）、残余溶剂/乙酸/催化剂组分的挥发脱除、内应力松弛。这一段升温速率（0.5–10 ℃/min）与最高温度停留时间的控制，决定膜的尺寸稳定性（热收缩率）与介电寿命。
2.4 装备与幅宽：从能造到造好
化学法装备是非标程度最高的薄膜产线：低温化学流延头、凝胶膜剥离、精密拉伸机组、高温定型炉、溶剂回收系统的集成方案。全球格局上，杜邦、钟渊、SKPI、宇部等海外企业早已完成化学亚胺化对热法的替代；国内 2017 年时代华鑫首条 1,542 mm 化学法线投产后，瑞华泰（2025 年化学法线投产，“化学亚胺化+流涎拉伸”双工艺、可产 3 μm 超薄膜）、国风新材（2026 年化法电子级线投料试车）、中天电子（化法 CPI 国内首家）相继跟进。幅宽竞赛是新焦点：时代华鑫在建的 2,100 mm 超大幅宽产线实现设计-制造-工程化全国产，“超大幅宽高性能化学流延法聚酰亚胺薄膜创制”获 2024–2025 年度湖南省技术发明一等奖——幅宽每增加 300 mm，流延唇口流场均匀性、横拉温度场、收卷张力的控制难度都是非线性上升。
3 全球专利格局：围墙与突围
化学亚胺法的专利版图分三层。第一层是奠基层：US 5,460,890 确立“化学环化凝胶膜+双向牵伸”的工业范式，杜邦围绕 Kapton 体系构建了覆盖单体配比、催化体系、流延-拉伸-定型参数窗口的严密专利网——这是化学法横亘的第一座大山。第二层是路线分化层：宇部兴产以 BPDA 系一步法+热亚胺化（Upilex）走出独立路线，证明工艺霸权并非唯一解；钟渊、SKPI、达迈则沿袭杜邦两步法+流涎拉伸路线并各自构筑改进专利。第三层是前沿扩展层：近年专利重心已转向功能牌号——如 2023 年授权的 US 11,827,749（含氟二胺体系+吡啶/乙酸酐化学亚胺化，实现黄色指数 <5.0、CTE ≤17 ppm/℃、模量 ≥4.7 GPa 的无色透明 CPI），代表“化学法+透明化”的融合方向。
中国企业的突围路径值得记录：时代华鑫在聚酰亚胺树脂合成、化学亚胺法制膜工艺及非标制膜设备设计领域形成完全自主知识产权，拥有 50 余项专利，其中“低吸水性聚酰亚胺薄膜的制备方法”获中国专利奖银奖，2026 年初再获化学流延设备与亚胺化设备发明专利（CN121424584B）及高频亚胺化加热装置专利；时代新材则向上游单体延伸，2026 年 6 月获得含三氟甲基四联苯二胺单体发明专利（CN202410156785.5），补上了高端二胺单体受制于人的短板。高校侧，东华大学 2025 年公开的热致产碱剂催化专利（潜伏性催化剂路线）代表了下一代工艺方向（详见第 4 节）。
4 前沿挑战：五座待攀的山
4.1 潜伏性催化剂：把“老虎”关进笼子
传统吡啶/乙酸酐体系室温即起效，加工窗口窄的病灶在催化剂“全时活性”。东华大学的热致产碱剂方案给出原理式解法：以马来酸酐-脂肪醇酯化+有机碱迈克尔加成合成潜伏性催化剂，室温下无催化活性，加热到 40–200 ℃ 可调温度点才分解释放有机碱启动环化——通过取代基的空间位阻与电子效应设计即可编程分解温度。这将“靠低温压住反应”的被动策略变为“靠分子设计定时启动”的主动策略，铸膜液存储稳定性与加工窗口同步改善。其工业化挑战在于：产碱剂合成的成本与纯度、分解副产物在膜中的残留控制、与现有流延线的温控曲线匹配。这是未来五年最值得投入的工艺化学方向。
4.2 残留化学组分与介电可靠性
化学法的固有代价是引入外来化学物种：残余吡啶类催化剂、乙酸副产物、离子性杂质在高湿热、强电场下成为载流子源，拉低介电强度与耐电晕寿命，文献亦报道化学法膜 Tg 较热法低 20–40 ℃。轨交电机绕组、EV 800V 平台对耐电晕寿命的要求持续加码，倒逼“低残留化学法”：催化剂减量-高效化、定型段强化脱除、膜后处理纯化三管齐下，本质是把工艺控制从“成得了膜”推进到“ ppm 级洁净度”。
4.3 极端厚度两极：超薄与超厚
超薄端（3–5 μm，芯片封装与微型 FPC 需求）：凝胶膜强度随厚度下降而骤降，拉伸破膜率与针孔缺陷成为良率瓶颈，瑞华泰已可产 3 μm 膜但全行业良率数据仍不透明。超厚端（90–230 μm，高功率石墨散热原膜）：厚度增加使亚胺化水与溶剂的扩散逸出路径变长，石墨化阶段排气困难导致鼓泡分层；时代华鑫以碳纳米管改性薄膜技术调控气体释放速度，2019 年全球率先突破 90 μm 以上超厚原膜，2024 年进一步实现导热系数 2,000 W/(m·K) 级、最厚 230 μm 的超级导热石墨用原膜——CNT 在这里扮演的是“纳米排气通道”，是功能填料反向服务工艺窗口的范例。
4.4 化学法透明 CPI 与低介电化
柔性显示盖板与 5G/6G 高频基材要求 CPI 兼具无色透明（YI<5）、低 CTE、低介电常数/损耗。含氟单体（TFMB/6FDA 系）+化学亚胺化是公认路线（US 11,827,749），但氟单体成本、化学法低温工艺与 CPI 光学均一性的兼容、以及低介电化（引入脂肪族/含氟结构必然牺牲耐热与模量）之间的三角权衡尚无完美解。国风新材 2026 年化法线将低介电与透明 PI 列为目标产品，时代华鑫已布局透明 PI 膜——该方向的竞争将是“单体设计×工艺窗口”的复合竞赛。
4.5 在线检测与数字化工艺控制
化学法的多变量耦合（树脂粘度-催化剂量-温度场-拉伸比-车速）使“经验配方”模式逼近极限。前沿方向包括：FTIR 在线闭环率监控、X-ray/红外厚度-缺陷在线检测（高功能薄膜装备展上此类设备已成标配）、基于数字孪生的工艺参数寻优，以及高频亚胺化加热装置——用体加热替代表面传热，缩短定型时间并改善厚度方向均匀性。工艺数据库与模型化能力将取代单一配方，成为下一阶段的护城河。
5 结语
回望化学亚胺法工业化六十年，技术主权的三次转移清晰可见：杜邦建立范式、宇部/钟渊/达迈/SKPI 亚洲扩散、中国企业 2017 年后以全自主知识产权产线完成从跟跑到并跑。面向未来，竞争焦点已从“有没有化学法产线”转向五个纵深：潜伏性催化剂的分子工程、ppm 级残留控制、极端厚度规格、透明低介电牌号、数字化工艺控制。对中国 PI 膜行业而言，装备国产化（2,100 mm 产线）与单体自主化（含氟二胺）两块最后的拼图正在就位；真正的挑战在于把工艺 know-how 沉淀为可复制的模型与标准——材料强国的最后一跃，从来不是某个单点突破，而是整个工艺体系的确定性。
参考坐标（文献与专利）
[1] US 5,460,890 A. 化学环化法制备凝胶膜并双向牵伸工艺（电子级 PI 膜工业范式奠基专利）.
[2] US 11,827,749 B2. Colorless transparent copolyamide-imide films with high modulus and low CTE（吡啶/乙酸酐化学亚胺化，YI<5.0，CTE≤17 ppm/℃）, 2023.
[3] 东华大学. 一种热致产碱剂催化制备聚酰亚胺双向牵伸薄膜的方法（潜伏性催化剂，分解温度 40–200 ℃ 可调）, 2025 公开.
[4] CN121424584B. 聚酰亚胺薄膜化学流延设备、化学流延方法及亚胺化设备（时代华鑫）, 2026 授权.
[5] CN202410156785.5. 含三氟甲基的四联苯二胺单体及其制备方法和应用（时代新材）, 2026 授权.
[6] 瑞华泰. 科创板招股说明书（上会稿/注册稿）: PI 薄膜热法/化学法技术路径比较、杜邦/宇部/钟渊路线分析, 2020–2021.
[7] 观研报告网. 中国聚酰亚胺薄膜行业现状深度研究与发展前景分析报告: 热法/化学法工艺对比与国内 90% 厂家采用热法现状, 2024.
[8] 科技日报. 一家民企的高性能聚酰亚胺薄膜攻关记: 1,542 mm 首条化学法线、CNT 改性超厚石墨原膜、2,100 mm 全国产化产线, 2025.
[9] 株洲日报. “黄金薄膜”成长记: 张步峰团队化学亚胺法攻关历程与湖南省技术发明一等奖, 2026.
[10] 国风新材. 化法电子级聚酰亚胺薄膜生产线成功投料试车（催化剂精确控制、厚度均匀性等挑战分析）, 2026.
